Aplicação

Patim reforçado para montagem de instalações mecânicas sobre os perfis Sikla.
Para ser usado preferencialmente em combinação com as abraçadeiras Sikla dos modelos Ratio S 2000 e Stabil D-3G. Existem várias possibilidades de conexão com as abraçadeiras desde M10 a R1". Para adaptadores para estas opções de conexão ver Adaptador fêmea/fêmea.
As guias deslizantes do Patim são reforçadas com fibra de vidro, o que garante a insonorização do deslizamento.

Configuração

Pré-montado com conjunto de porcas CC.

Instalação

Colocar sobre a abertura do perfil; pressionar a cabeça dos parafusos e apertar os parafusos.

Dados Técnicos

Carga máx. admitida para montagem no tecto:
0,6 kN
Carga máx. admitida para montagem no chão:
1,2 kN
Comprimento máx. do braço da alavanca Lmax:
150 mm
Distância máx. de deslizamento admitida Typ 2G-PL:
85 mm
Distância máx. de deslizamento admitida Typ 2G2-PL:
140 mm
Temperatura máx. admitida (exposição permanente):
130°C
Coeficiente de fricção estático µ0:
0,18
Coeficiente de fricção dinâmico µ:
0,14

Material:
Corpo do patim e patim:
Aço, electro-galvanizado

Carga admissível FZ* sob ação do fogo

FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
≤ 600 ≤ 430 ≤ 280 ≤ 200

FZ = máx. carga elástica admissível

* A capacidade de carga dos elementos de conexão utilizados deve ser levada em consideração. Particularmente em exposição ao fogo.

TipoPeso
[kg]
Quant.
[caixa]
Código

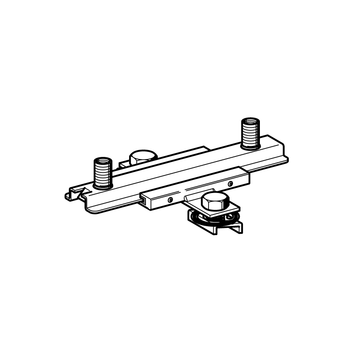

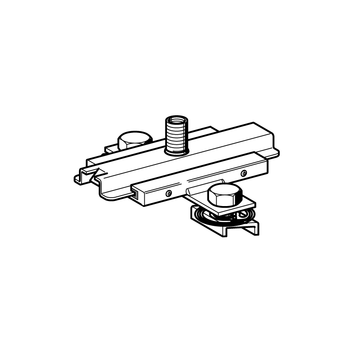

CC - 2G-PL0,6425 191711
CC - 2G2-PL0,7125 191729
