Sistema de montagem Pressix CC 41

Parafuso em T TBO HZ 41

Aplicação

Para perfil do Sistema 41.

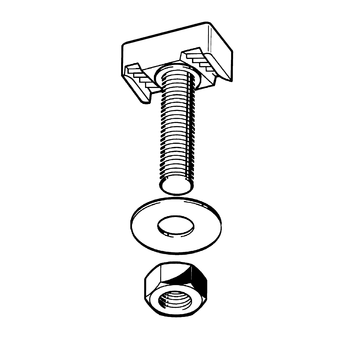

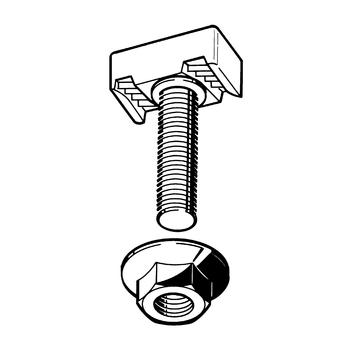

Configuração

Com anilha e porca (fornecidas separadamente).

Dados Técnicos

Tipo
Momento de
aperto
Mdmax [Nm]
Capacidade
de carga
(tensão) [kN]
Carga axial permitida em
combinação com os
perfis1) [kN]
Momento de flexão
permitido2) [Nm]
HZ 41 M8 10,0 5,8 1,5 5,0
HZ 41 M10 18,0 9,3 2,5 10,0
HZ 41 M12 32,0 10,0 3,0 17,5
HZ 41 M16 79,0 10,0 3,0 44,5

1) Os valores indicados são válidos quando o ponto de aplicação da carga/força se encontram próximo da aba superior do perfil. Nos casos em que a tensão longitudinal e a transversal do perfil se encontram, a carga total daí resultante não pode exceder os valores dados.
2) O valor efectivo do momento de flexão não pode exceder o momento máximo de torção do perfil.

Material:
Cabeça:
Aço, electro-galvanizado
Parafuso:
Aço, classe 4.6, electro-galvanizado
TipoComp. L
[mm]
Comprimento disponível
da rosca [mm]
Peso
[kg]
Quant.
[caixa]
Código
HZ 41 M 8 x 1520150,0850 151953
HZ 41 M 8 x 2025 200,0850 151962
HZ 41 M 8 x 2530250,0850 151971
HZ 41 M 8 x 3540350,0850 151980
HZ 41 M 8 x 5560550,0850 151999
HZ 41 M 8 x 7580750,0950 152006
HZ 41 M 8 x 95100950,1050 152015
HZ 41 M 10 x 1520150,0850 152024
HZ 41 M 10 x 2025200,0950 152033
HZ 41 M 10 x 2530250,0950 152042
HZ 41 M 10 x 3540350,0950 152051
HZ 41 M 10 x 5560550,1050 152060
HZ 41 M 10 x 7580750,1150 152079
HZ 41 M 10 x 95100950,1250 152088
HZ 41 M 12 x 2025 200,1250 152167
HZ 41 M 12 x 2530250,1350 152176
HZ 41 M 12 x 3540350,1450 152185
HZ 41 M 12 x 5560550,1550 152194
HZ 41 M 12 x 7580750,1650 152200
HZ 41 M 12 x 95100950,1850 152219
HZ 41 M 16 x 2530250,1550 152228
HZ 41 M 16 x 3540350,1750 152237
HZ 41 M 16 x 5560550,1950 152246
HZ 41 M 16 x 7580750,2250 152255
HZ 41 M 16 x 95100950,2450 152264
