Aplicação

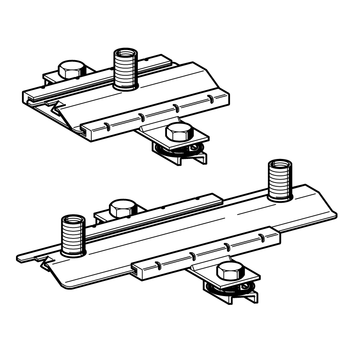

Patim reforçado para montagem de instalações mecânicas sobre os perfis Sikla. Deve utilizar-se preferencialmente com abraçadeiras Sikla Ratio S 2000, com abraçadeiras Sikla Stabil D-3G ou com abraçadeiras de refrigeração Sikla SKS. Existem várias possibilidades de conexão com as
abraçadeiras, dependendo da respectiva carga: M12, M16 ou com adaptadores de ½" usando a rosca exterior (ver Adaptador fêmea/fêmea).
As guias deslizantes do Patim são reforçadas com fibra de vidro, o que garante a insonorização do deslizamento.
O Patim está especialmente indicado para soluções de montagem em tecto e chão, assim como para montagens verticais.

Configuração

Pré-montado com conjunto de porcas CC.

Instalação

Colocar sobre a abertura do perfil; pressionar a cabeça dos parafusos e apertar os parafusos.

Para tubagens com DN ≥100 e, em todos os casos de cargas alternadas, deve reforçar-se a porca de tripla rosca 3G com uma contraporca de ½" (cód. 157092).

Dados Técnicos

Carga máx. admitida para montagem no tecto:
5,0 kN
Carga máx. admitida para montagem no chão:
9,0 kN
Comprimento máx. do braço da alavanca Lmax:
250 mm
Distância máx. de deslizamento:

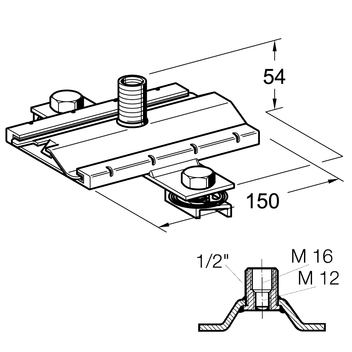

CC - H3G-PL:
100 mm

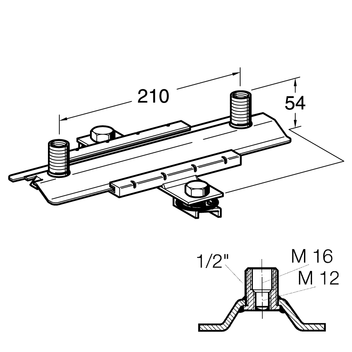

CC - H3G2-PL:
135 mm
Temperatura máx. admitida (exposição permanente)::
130°C
Coeficiente de fricção estático µ0:
0,18
Coeficiente de fricção dinâmico µ:
0,14

Material:
Corpo do patim e patim:
Aço, electro-galvanizado

Carga admissível FZ* sob ação do fogo

FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
≤ 1.000 ≤ 540 ≤ 360 ≤ 260

FZ = máx. carga elástica admissível

* A capacidade de carga dos elementos de conexão utilizados deve ser levada em consideração. Particularmente em exposição ao fogo.

TipoPeso
[kg]
Quant.
[caixa]
Código
CC - H3G-PL1,6110 191747
CC - H3G2-PL1,9510 191738
