Suporte de Perfil SH | Sikla

Sistema de montagem Pressix CC 41

Suporte de Perfil SH

Grupo:

1112

Produto em arquivo PDF

Aplicação

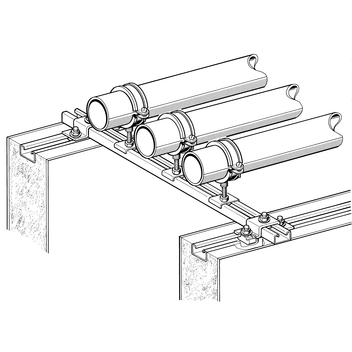

Para fixar os perfis Sikla:

directamente à estrutura do edifício ou
directamente a outros perfis.

Quando se monta sobre os perfis, recomenda-se o uso de parafusos de suporte HZ ou parafusos com porca rápida CC.

Dados Técnicos

Material:

Aço, electro-galvanizado

Tipo	b x s [mm]	L [mm]	ø d₁ [mm]	ø d₂ [mm]	Peso [kg]	Quant. [caixa]	Código
41/21	40 x 4	80	11	11	0,15	50	177338
41/31	40 x 4	80	11	11	0,18	50	113645
41/41 e 41/21 D	40 x 4	80	11	11	0,20	50	177365
41/45	40 x 4	80	11	11	0,21	50	126791
41/52	40 x 4	80	11	11	0,23	50	177347
41/62	40 x 4	80	11	11	0,27	25	177356
41-75/65	50 x 5	120	13	13	0,43	25	177644
41-75/75	50 x 5	120	13	13	0,48	25	177662

41/41 D	40 x4	80	11	11	0,30	10	177374
41/45 D	40 x4	84	13	13	0,33	10	125532
41/52 D	40 x4	84	13	13	0,38	10	177383
41/62 D	40 x4	84	13	13	0,42	10	163000
41-75/65 D	50 x 5	120	13	13	0,69	10	177671
41-75/75 D	50 x 5	120	13	13	0,76	10	177680
