Aplicação

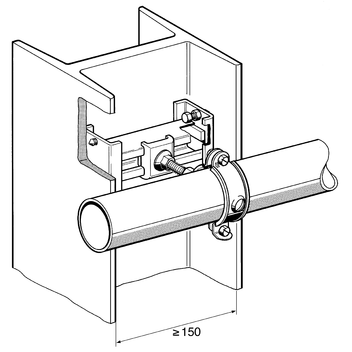

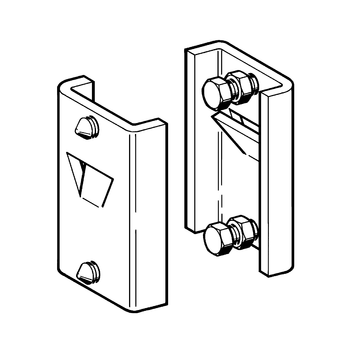

Elemento de montagem para ser fixado entre as abas das vigas metálicas tipo I ou U. As instalações suportadas mediante este sistema podem correr paralelas ou perpendiculares à direcção da viga em forma de I ou U.

Configuração

Pré-montado

Instalação

O momento de aperto dos parafusos deve ser no mínimo 1 volta a um máximo de 1 volta ½. Depois de apertados os parafusos, apertar a contraporca.

Nota: O comprimento do perfil a cortar será igual ao comprimento entre as abas da viga menos 25 mm.

Dados Técnicos

Carga máx. permitida:
2,5 kN (por conjunto)

O momento máximo de torção do perfil deve ser tido em consideração.

Material:
Aço moldado a frio, electro-galvanizado

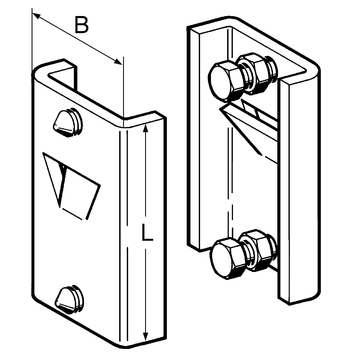

TipoAdequado para
perfil
A partir de vigas
[mm]
L
[mm]
B
[mm]
Peso
[kg]
Caixa
[conj.]
Código
SKL41/41/2,5 u. 41/45/2,5IP 140, U 200100620,935 145671
