Sistema de montagem Pressix CC 41

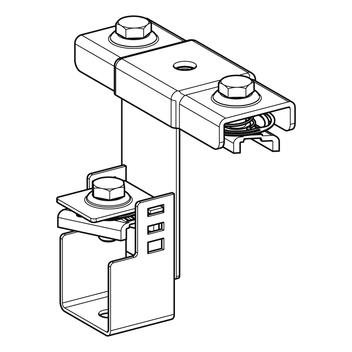

Elemento de Extremidade IR-E

Aplicação

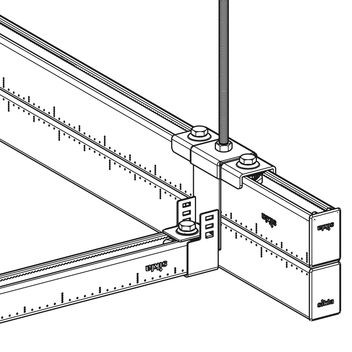

O Elemento de Extremidade utiliza-se para uma conexão final na instalação de grelhas feitas com os Perfis 41. Combinando com o Elemento Central pode criar-se uma instalação em grelha completa. Para conexão à estrutura do edifício pode utilizar-se o Elemento de Suspensão, permitindo uma suspensão em y.
O sistema de instalação de grelha permite um ajuste económico na instalação de cabos e tubagem. Os novos requisitos do processo de produção podem ser implementados de forma eficiente.

  • Poupança de tempo através dos componentes do Pressix CC
  • Escolha flexivel de perfis
  • Mudança simples de elementos centrais e elementos de extremidade

Configuração

1 x Elemento de Suspensão IR-RA M10
1 x Gancho de fixação
1 x Base de fixação
1 x Parafuso Hexagonal M10 x 25
1 x Porca rápida NT CC 41

Instalação

1.
Monte o gancho de fixação do Elemento de Extremidade no perfil principal.
2.
Colocar o elemento de suspensão sobre ogancho de fixação e apertar.
3.
Colocar o perfil transversal no gancho e fixar com a base de fixação, porcas rápidas CC 41 e parafusos hexagonais.

Dados Técnicos

Tipo
Perfil
principal
Elemento Central
apropriado
H
[mm]
B
[mm]
L
[mm]
d
[mm]

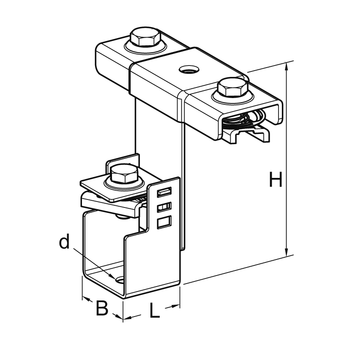

IR-E 41/52 D MS 41/52 D MS 41/41, 41/52, 41/62 104 43 40 11
IR-E 41/62 D MS 41/62 D MS 41/41, 41/52, 41/62 124 43 40 11

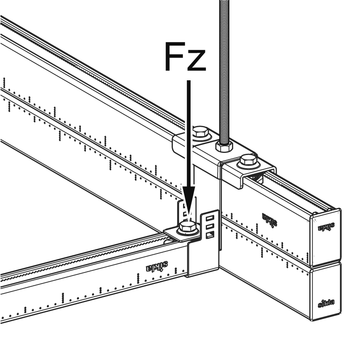

Max. carga perm. por ponto de fixação Fz:
6 kN
Aperto:
10 Nm
Material:
Aço, electro-galvanizado
TipoPeso
[kg]
Quant.
[caixa]
Código
IR-E 41/52 D0,626 116600
IR-E 41/62 D0,626 116601
