Sistema de montagem Pressix CC 41

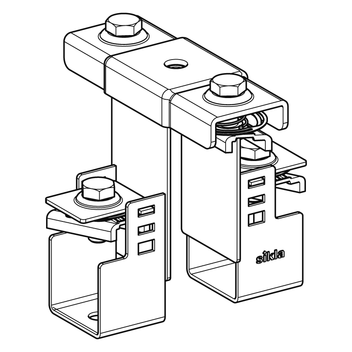

Elemento Central IR-M
Aplicação
O Elemento Central IR-M utiliza-se para criar uma união cruzada com perfis 41, podendo fazer-se uma instalação em grelha. Para conexão à estrutura do edifício pode utilizar-se o disco de fixação de tensão que suporta uma suspensão em y.
O sistema de instalação de grelha permite um ajuste económico na instalação de cabos e tubagem. Os novos requisitos dos processos de produção podem ser implementados de forma eficiente.
- Poupança de tempo através dos componentes do Pressix CC.
- Escolha flexível de perfis.
- Mudança simples de elementos centrais e elementos de extremidade.
Configuração
1 x Elemento de suspensão IR-RA M10 IR-RA M10
2 x Ganchos de fixação
2 x Bases de fixação
2 x Parafusos hexagonais M10 x 25
2 x Porca rápida NT CC 41

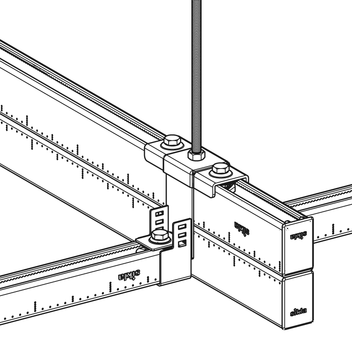

Instalação
| 1. | Montar os ganchos de fixação do elemento Central IR-M no perfil principal. |
| 2. | Colocar o elemento de suspensão sobre os ganchos do elemento Central e apertar. |
| 3. | Inserir o Elemento Central nos ganchos de fixação e fixar através das bases de fixação, Porca rápida NT CC 41 e parafusos hexagonais. |
Dados Técnicos

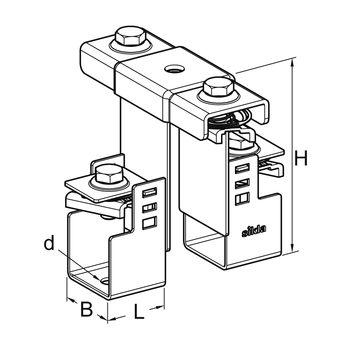

| Tipo | Perfil principal | Elemento Central apropriado | H [mm] | B [mm] | L [mm] | d [mm] |
|---|---|---|---|---|---|---|
| IR-M 41/52 D | MS 41/52 D | MS 41/41, 41/52, 41/62 | 104 | 43 | 40 | 11 |
| IR-M 41/62 D | MS 41/62 D | MS 41/41, 41/52, 41/62 | 124 | 43 | 40 | 11 |

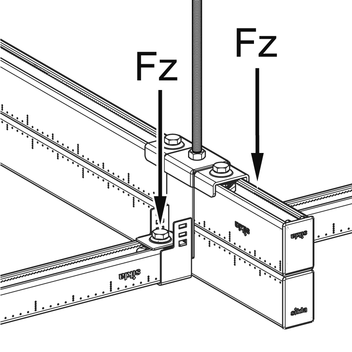

| Max. carga perm. por ponto de fixação: | 6 kN |
| Aperto: | 10 Nm |
| Material: | Aço, electro-galvanizado |
