Sistema de montagem Pressix CC 41

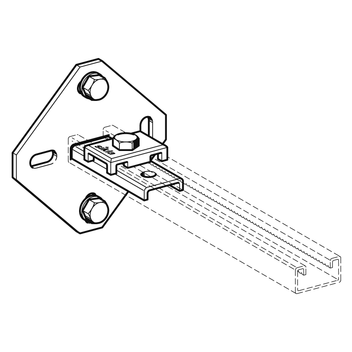

Base WBD 41/21-31

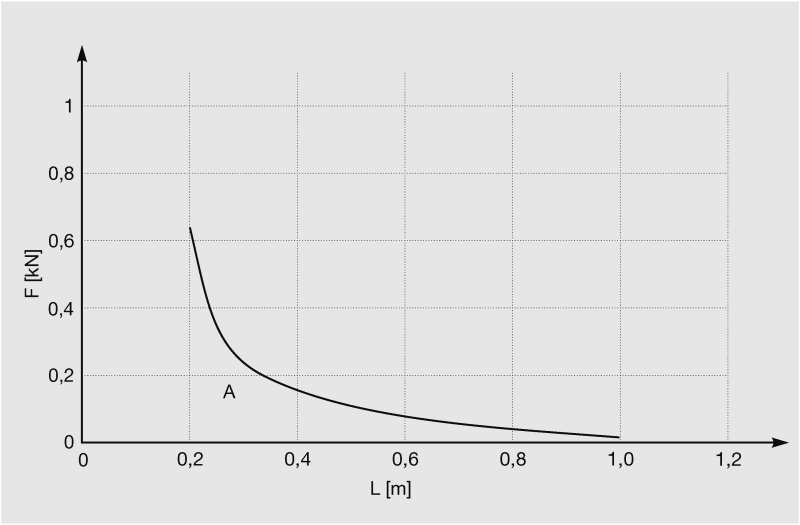

A carga indicada no gráfico é aplicável apenas em combinação com o perfil 41/21/2,0 ou 41/31/2,0

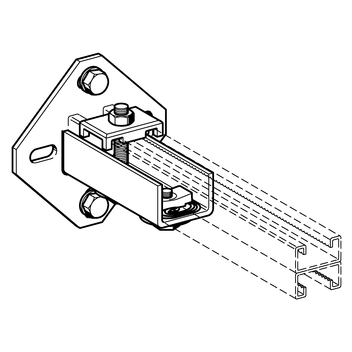

Base WBD 41/21 D

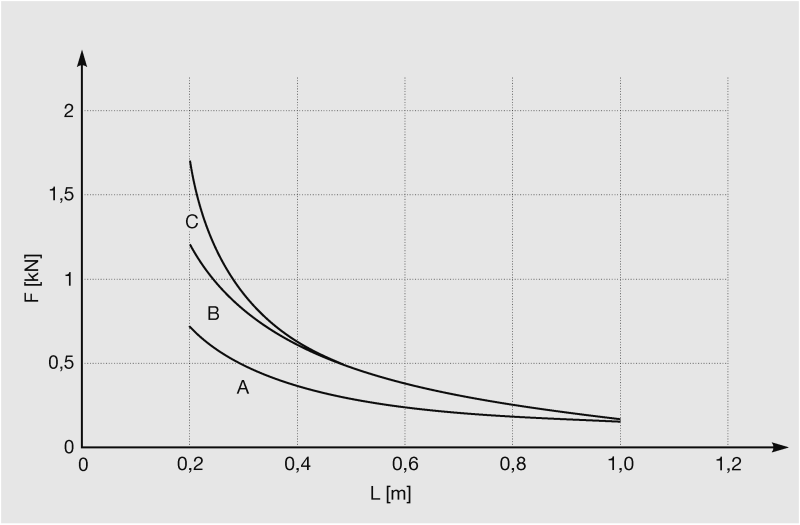

A carga indicada no gráfico é aplicável apenas em combinação com o perfil 41/21/2,0 D
| Restrições σperm ≤ 160 N/mm2 fperm ≤ L/100 para L > 300 mm fperm ≤ 3 mm para L = 200 ... 300 mm | Cargas das buchas A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN |  |
