Aplicação

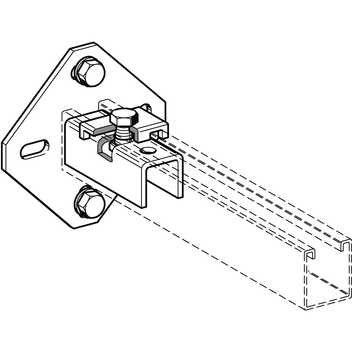

Esta base, em combinação com os perfis Sikla permite:

  • Montar estruturas e consolas em paredes, pavimentos e tectos
  • Ser utilizado como pé direito para estruturas com perfis Sikla.

As grandes dimensões do prato da Base WBD e a respectiva forma em losango dão a este suporte um elevado momento flector admissível e uma grande estabilidade face a cargas laterais.

Instalação

Normalmente, dois parafusos colocados nos cantos opostos e ao longo do eixo da força são suficientes. Em casos excepcionais (por ex. em que haja forças em todos os sentidos ou em montagens onde haja cargas verticais muito elevadas), deverão colocar-se 4 buchas.
Os valores mínimos de aperto dos parafusos hexagonais para garra de perfil B 41 são:

Tipos
Garra de perfil
[peças]
Parafuso para
garra de perfil
Acessórios
Aperto
[Nm]
41/21-31 até 41/41-45 1 M10 pré-montado 40
41/52 até 41-75/75 2 M12 pré-montado 60
41/21 D até 41/45 D 1 M10 individual 40
41/52 D até 41-75/75 D 1 M12 individual 60

Para montagens verticais sob cargas elevadas (até 7.0 kN), recomenda-se que o parafuso atravesse o perfil e a Base WBD (para exemplos ver o "Catálogo de instalação” ou contacte o Departamento técnico).

Dados Técnicos

Tipo
Adequado para
Perfil Sikla
A
[mm]
s
[mm]
B
[mm]
b
[mm]
h
[mm]
C
[mm]
41/21-31 41/21/1,5 - 2,0
41/31/2,0
135 6 100 25 11 95
41/41-45 41/41/2,0 - 2,5
41/45/2,5
135 6 100 25 11 95
41/52 41/52/2,5 170 6 120 25 13 131
41/62 41/62/2,5 170 6 120 25 13 131
41-75/65 41-75/65/3,0 210 8 170 25 13 131
41-75/75 41-75/75/3,0 210 8 170 25 13 131

41/21 D 41/21/1,5 - 2,0 D 135 6 100 25 11 125
41/41-45 D 41/41/2,0 - 2,5 D
41/45/2,5 D
210 8 170 25 13 125
41/52 D 41/52/2,5 D 210 8 170 25 13 135
41/62 D 41/62/2,5 D 255 8 205 25 13 135
41-75/65 D 41-75/65/3,0 D 255 8 205 25 13 135
41-75/75 D 41-75/75/3,0 D 255 8 205 25 13 135

Montagem em parede:
Ver os gráficos correspondentes no capítulo “Esquadros”.
Os valores apenas se aplicam, no caso de serem utilizadas duas buchas das classes de carga indicadas.

Montagem em tecto:
a) A carga máx. admitida na vertical ao tecto, quando se atravessa no mínimo com um da classe 8.8, é de 7.0 kN.
b) Para as Bases WBD de perfil simples, aplicam-se os valores seguintes, desde que todas as peças incluídas (garra de perfil B 41, parafusos e porcas) estejam correctamente montadas:

Tipos
Tensão máx. recomendada para
montagem vertical
[kN]
41/21-31 até 41/41-45 2,0
41/52 até 41-75/75 4,0

Material:
Aço, moldado a frio, electro-galvanizado

Diagramas de carga:

Base WBD 41/21-31
Base WBD 41/41-45
Base WBD 41/52
Base WBD 41/62
Base WBD 41-75/65
Base WBD 41-75/75

TipoGarras de perfil
[n.º peças]
Peso
[kg]
Quant.
[caixa]
Código
41/21-3110,7310 177725
41/41-4510,8310 155054
41/5221,445 177734
41/6221,505 155063
41-75/6522,155 177743
41-75/7522,195 177752
41/21 D11,145 146469
41/41-45 D12,465 106768
41/52 D12,865 177761
41/62 D14,005 155090
41-75/65 D14,185 177770
41-75/75 D14,385 177779
