SOLUÇÕES INOVADORAS
DE SUPORTAGEM

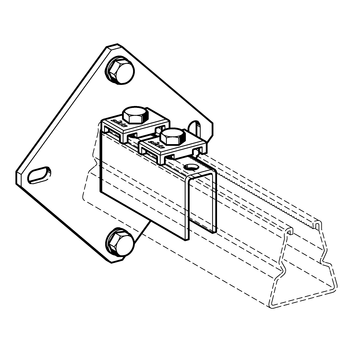

Base WBD

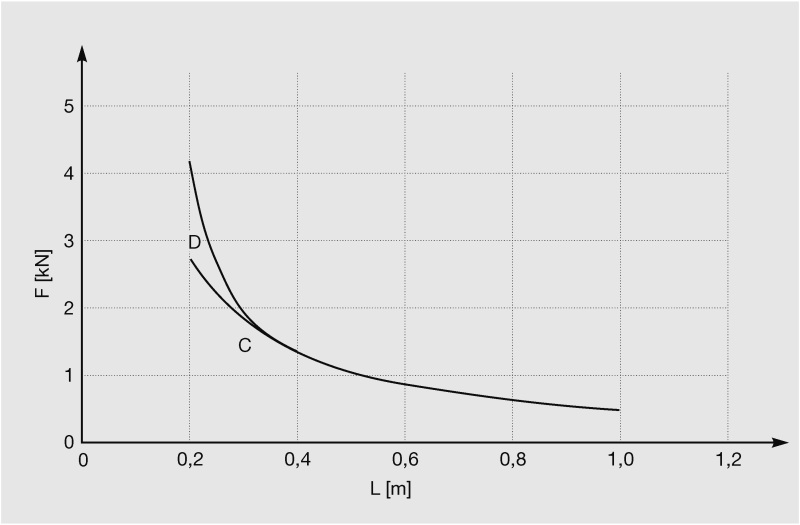

Gráfico de carga aplicável apenas em combinação com o perfil 41-75/75/3,0

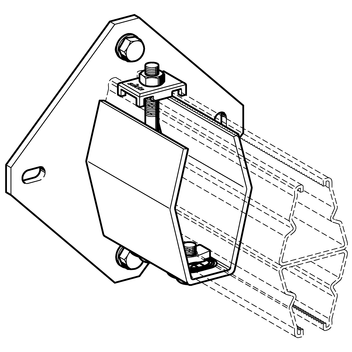

Base WBD 41-75/75 D

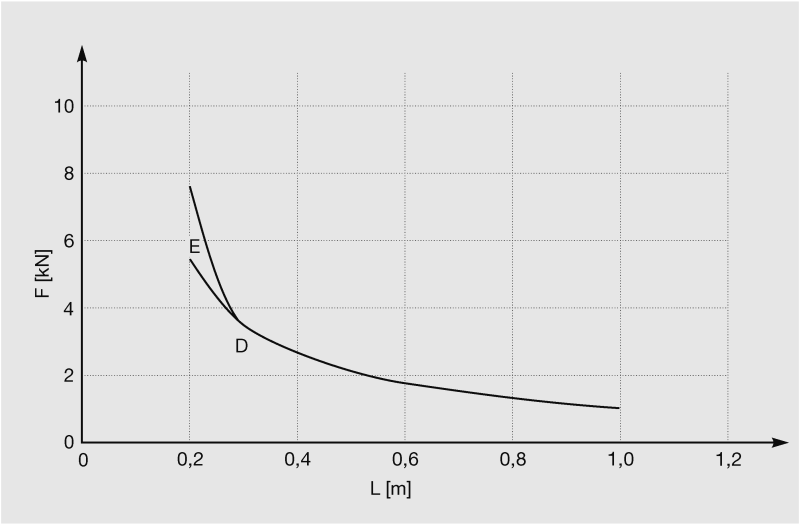

Gráfico de carga aplicável apenas em combinação com o perfil 41-75/75/3,0 D


Restrições
σperm ≤ 160 N/mm2
fperm ≤ L/100 para L > 300 mm
fperm ≤ 3 mm para L = 200 ... 300 mm
Cargas das
buchas
A = 1,5 kN
B = 2,5 kN
C = 3,5 kN
D = 6,0 kN
E = 9,0 kN
