Elementos Estruturais 120

Conjunto de Montagem Garra MS 5P

Aplicação

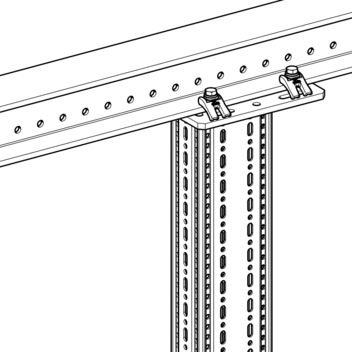

Elemento para fixação de Consola TKO, Base de consola angular SKO, Base WBD ou União Joi GE F to a uma secção de perfil.

Configuração

Tipo
Garra
[Quantidade]
Base suporte
[Quantidade]
HR trimming *
[Quantidade]
M12 S 4 x M12 4 x M12 4 x M12 x 80
M16 S 4 x M16 4 x M16 4 x M16 x 100
M12 S2 2 x M12 2 x M12 2 x M12 x 80

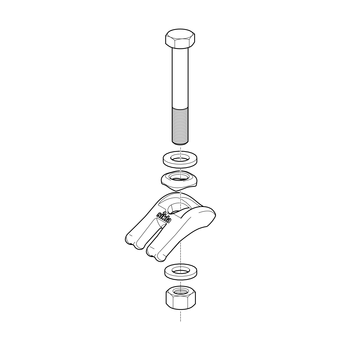

* HR trimming de acordo com EN 14399-3 consiste em: Parafuso hexagonal M12 ou M16, 2 anilhas, 1 porca hexagonal.

Instalação

1.
Posicione a Garra com a extremidade para a secção do perfil.
2.
Instale os parafusos e aperte.

A placa protege o parafuso e impede o seu deslocamento ou flexão. Em conjunto com o RH trimming, garante-se uma força de pré-carga contínua e previsível.

Dados Técnicos

Tipo
Tamanhos
[mm]
Torque de aperto MAA
[Nm] /
Weiterdrehwinkel

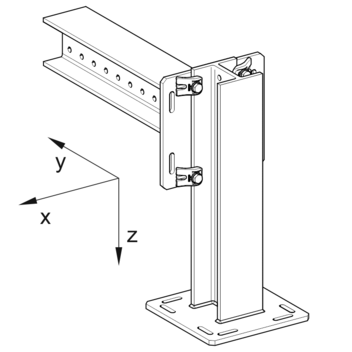

Fy tensão por
Garra
[kN]
Força ao corte Fz
Por conjunto = 4 Garras
kN]
M12 S 1 - 30 60 / 90° 26,3 12,0 *
M16 S 4 - 40 140 / 90° 32,0 13,6 *

* Os dados especificados referem-se ao pior caso com espessuras de aba de 30 mm (M12) ou 40 mm (M16) assim como coeficientes de fricção µfricção =0,20. Uma possível força de tração operacional Fy não está incluída.

Material:
Aço, HCP

Aprovações / Conformidade

TipoPeso
[kg]
Verp.
[Set]
Código
M12 S1,210 115843
M16 S2,210 115844
M12 S20,610 115845
