SOLUÇÕES INOVADORAS
DE SUPORTAGEM
Elementos Estruturais 100

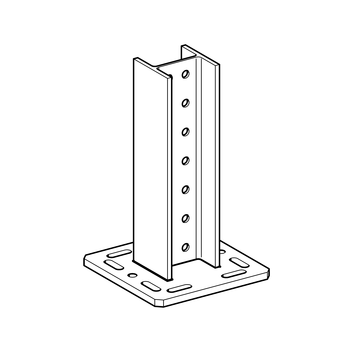

Base de Consola TKO 100

Aplicação

Elemento para a montagem em paredes, pavimentos e tetos ou para a montagem de estruturas metálicas.

Instalação

Dependendo da situação, recomenda-se diferentes tipos de situações:

a)
Fixação à estrutura do edifício usando 4 buchas para cargas pesadas M12.
b)
Fixação às estruturas metálicas (largura de aba 80 - 120 mm) com Conjunto de Montagem P2.
c)
Fixação a estruturas metálicas com o Sistema TKO 100 ou 120 usando as Bases de Ligação FV 100/120.

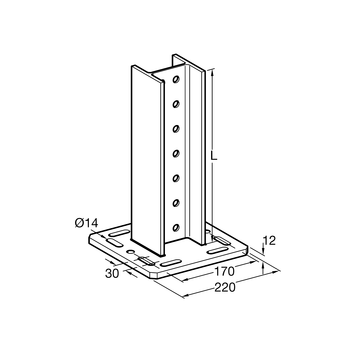

Dados Técnicos

Configuração:
Base soldada a viga HEB100
Material:
Aço, HCP

Aprovações / Conformidade

Marcação CE (Declaração de conformidade ver www.sikla.com/service/downloads)

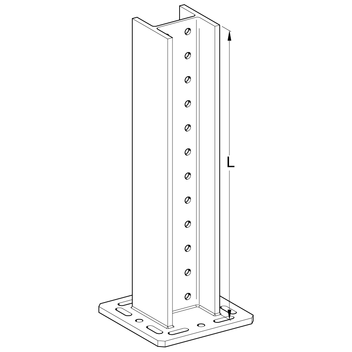

TipoL
[mm]
Peso
[kg]
Quant.
[caixa]
Código
TKO 100 x 2502508,51 193099
TKO 100 x 35035010,41 185402
TKO 100 x 40040011,21 185411
TKO 100 x 45045011,91 185420
TKO 100 x 50050012,71 185429
TKO 100 x 55055013,71 185438
TKO 100 x 60060014,21 185447
TKO 100 x 65065015,01 185456
TKO 100 x 70070016,61 185465
TKO 100 x 75075017,21 185474
TKO 100 x 80080017,91 185483
TKO 100 x 85085018,81 185492
TKO 100 x 90090019,61 185501
TKO 100 x 95095020,31 185510
TKO 100 x 1000100021,21 185519
TKO 100 x 1100110022,31 185528
TKO 100 x 1200120025,21 185537
TKO 100 x 1300130025,81 185546
TKO 100 x 1400140028,61 185555
TKO 100 x 1500150030,11 185564
TKO 100 x 2000200039,01 185573
