Elementos de Suspensão Industrial

Base de Olhal Soldada HPA

Aplicação

Base de Olhal Soldada para vigas de aço. A Base de Olhal serve como um elemento básico de fixação do Esticador LKV em tamanhos M10 a M16, e Abraçadeiras Stabil Form C LK. Caso seja requerido, também pode ser soldado diretamente à base soldada Tipo SPL.

Instalação

Alinhar a Base de Olhal soldada com a viga de aço e soldar no local. A Base pode ser soldado diretamente, sem tratamento prévio, devido a um revestimento resistente à corrosão (não contém impurezas de zinco na soldagem). Cordão de soldadura recomendado: 4mm de espessura.

Dados Técnicos

Tipo
Carga máx. adm.
[kN]
M10 11,2
M12 12,1
M16 12,5

Os requisitos de implementação e construção dos componentes, o seu design, e as suas verificações e testes de carga foram realizados de acordo com as normas VGB R 510 L parte I, KTA 3205.3 e DIN EN 13480-3.

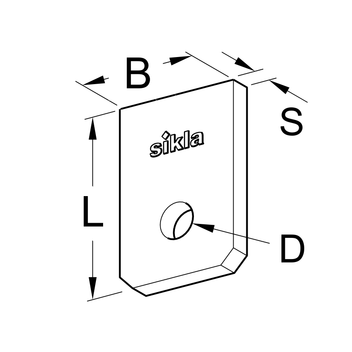

Tipo
L
[mm]
B
[mm]
S
[mm]
D
[mm]
M10 65 45 8 11
M12 65 45 8 13
M16 65 45 8 17

Material:
Aço, HCP
TipoPeso
[kg]
Quant.
[caixa]
Código
HPA M10-20,210 113017
HPA M12-20,210 113018
HPA M16-20,210 113019
