Abraçadeiras e Componentes de Montagem

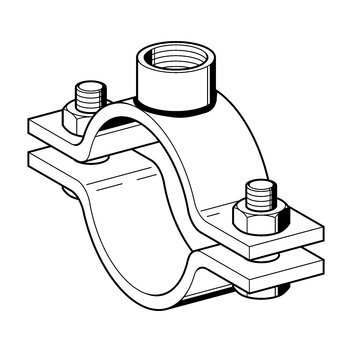

Abraçadeira Stabil I-1/2" ss

Aplicação

Abraçadeiras de cargas pesadas para aplicação industrial.

Configuração

Abraçadeira de duas peças com porca de 1/2" soldada, com parafusos e porcas.

Instalação

Apropriada para a montagem num único ponto diretamente com tubo roscado de 1/2" ou através da conexão a Tubo Roscado Sikla até 1", usando um adaptador.

Dados Técnicos

Material:
Aço inoxidavel 1.4404

Tipo
Material
b x s [mm]
Parafusos

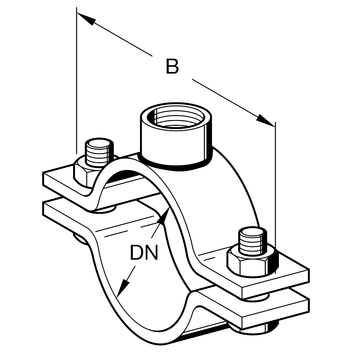

B
[mm]
Carga máx.
Adm. (tensão)
[kN]
22 30 x 5 M10 x 35 86 4,7
27 30 x 5 M10 x 35 93 4,7
34 30 x 5 M10 x 35 102 4,7
44 30 x 5 M10 x 35 114 4,7
49 30 x 5 M10 x 35 119 4,7
61 40 x 5 M12 x 40 136 8
77 40 x 5 M12 x 40 152 8
89 40 x 5 M12 x 40 165 8
115 50 x 5 M12 x 40 192 11
TipoPara tubagem
[DN]
Peso
[kg]
Quant.
[caixa]
Código
22150,3025 188228
27200,3225 188237
34250,3525 188246
44320,4025 188255
49400,4025 188264
61500,6225 188273
77650,6725 188282
89800,7525 188291
1151001,0510 188300
