siFramo 80

Suporte de perfil TPH F 80

Aplicação

Para ligar perfis F 80:
• Diretamente ao suporte
• Diretamente a outros perfis.

Instalação

Fixar uma secção do perfil F80 a 90º a outra usando 6 parafusos FLS (aplicados através de todos os orifícios alongados). Conectar com outra superfície usando 2 parafusos FLS através dos dois orifícios alongados no topo do Suporte de Perfil, e mais dois elementos de fixação apropriados até M12 pelos dois orifícios “d1”.

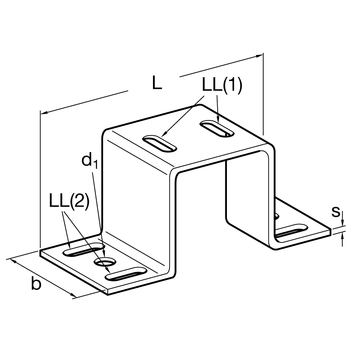

Dados Técnicos

Tipo
L x b x s
[mm]
ø d1
[mm]
Rasgos LL1
d x a [mm]
Rasgos LL2
d x a [mm]
TPH F 80/30 181 x 50 x 4 13 11 x 20 -
TPH F 80/30 C 199 x 80 x 4 14 11 x 20 11 x 20
TPH F 80 181 x 50 x 4 13 11 x 20 -
TPH F 80 C 199 x 80 x 4 14 11 x 20 11 x 20

Tipo
Fx [kN]
Fy [kN]
Fz [kN]
My [kNm]
Mz [kNm]
TPH F 80/30 6,2 20,8 13,6 0,9 0,9
TPH F 80/30 C 6,2 12,7 12,3 0,6 0,5
TPH F 80 6,2 20,8 13,6 0,9 0,9
TPH F 80 C 6,2 12,7 12,3 0,6 0,5

Os valores de carga especificados são cargas admissíveis e contêm os fatores de segurança parciais γM2 = 1,25 (DIN EN 1993-1-8:2010-12, Tab. 2.1) e γG = 1,35 (DIN EN 1990:2010-12, Tab. A1.2(B)) para ações permanentes.

Material:
Aço, HCP

Aprovações / Conformidade

TipoPeso
[kg]
Quant.
[caixa]
Código
TPH F 80/300,410 116672
TPH F 80/30 C0,510 116673
TPH F 800,510 195765
TPH F 80 C0,810 111732
