Sistema de montagem Pressix CC 41

Ângulo Conector CN CC 41 Stabil

Aplicação

Elemento de ligação pré-montado destinado a estruturas montadas com perfis Sikla. A versão W é apropriada para a ligação a paredes, chão e tectos.

  • Técnica de união rápida para ângulos de 90º e 45º, montados com perfis do sistema 41.
  • Ajuste automático: apertando a cabeça do parafuso, aguenta o seu próprio peso até ao aperto definitivo.
  • União segura em resultado do formato e do aperto. Pré-montado com porca rápida CC e com parafuso M 10. Elevada rigidez devido à qualidade do material e ao seu formato especial.

Dados Técnicos

Espessura do
perfil [mm]
FZ
[kN]
FQ
[kN]
1,5 3,0 2,3
2,0 3,5 2,3
2,5 3,5 3,5
3,0 3,5 3,5

Aperto:
50 Nm
Material:
Aço, pré-galvanizado

Aprovações / Conformidade



Este produto obteve o Selo de Qualidade "RAL" e encontra-se em conformidade com a norma RAL GZ-655.

TipoPeso
[kg]
Quant.
[caixa]
Código

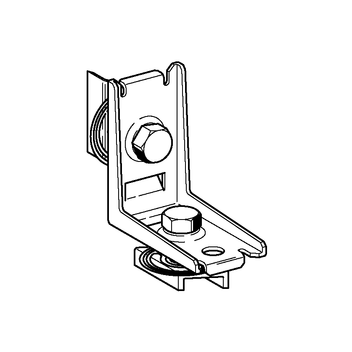

CC 41-90° Stabil0,2325 191675

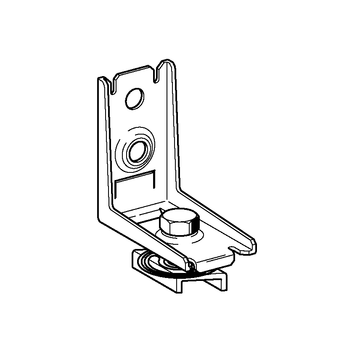

CC 41-90° W Stabil0,1725 191684

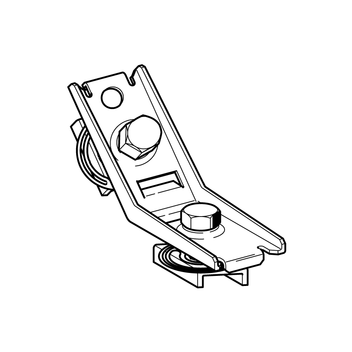

CC 41-45° Stabil0,2325 191882

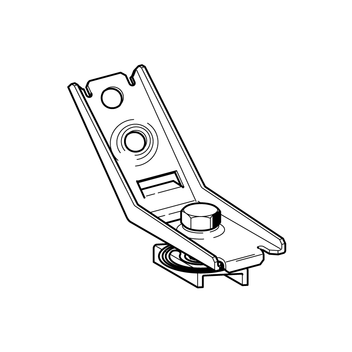

CC 41-45° W Stabil0,1725 191891
