Parafuso Flange SCR FLA HCP

Aplicação

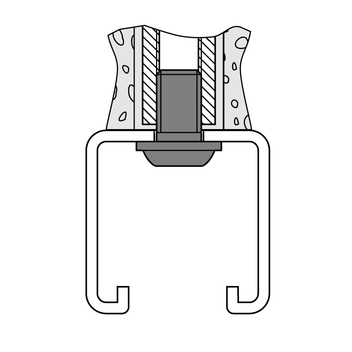

O tipo M10 x 15 permite a fixação em Perfis com Bucha de Impacto AN, sem exceder a profundidade máx. de perfuração, ou sem atingir a profundidade mínima necessária.

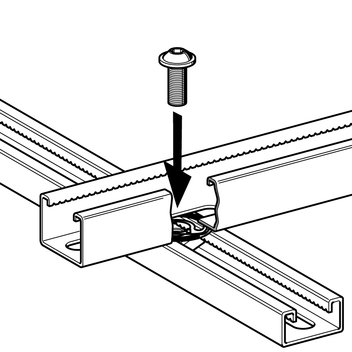

O tipo M10 x 25 é a conexão ideal para dois Perfis Sikla MS 41.

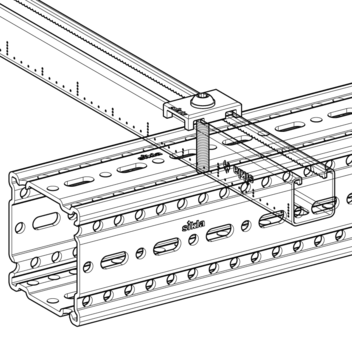

Versões "TT" são parafusos auto-roscados.

Instalação

O torque máx. de aperto deve ser rigorosamente observado.

Dados Técnicos

M10 x 15 e M10 x 25
Torque de aperto máx. adm.:
50 Nm
Ferramenta:
Hexagono Interno SW 6

TT M10 x 30 e TT M10 x 60
Torque de aperto máx. adm.:
20 Nm
Ferramenta:
Torx-T50

Material:
Aço, HCP
TipoComprimento
[mm]
Peso
[kg]
Quant.
[caixa]
Código
M10 x 15150,01100 199107
M10 x 25250,02100 198353

TT M10 x 30300,02100 116479
TT M10 x 60600,04100 116817
