Base de Montagem GPL F Stabil HCP

Aplicação

Adaptador para a instalação de abraçadeiras ou sistemas de perfil através de tubo roscado a perfis TP F 80 e TP F 100.

Instalação

Conexão directa da base ao Perfil TP F 80 e TP F 100 através de 4 parafusos FLS F. Conexão ao Sistema de perfis através de Porca Rápida CC 41 e parafusos hexagonais. Os dois orifícios perfurados na Base permitem a instalação em superfícies de betão.

Dados Técnicos

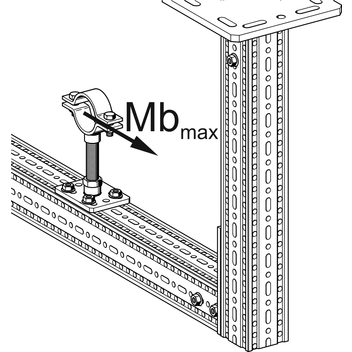

O momento flector máx. do Tubo Roscado Mbmaxnão deve ser excedido. As cargas laterais na abraçadeira também devem ser consideradas.

Tipo
Tração
[kN]
Carga ao corte
[kN]
Momento fletor perm.
[Nm]
GPL F 80 ST-1/2" 18,0 13,0 53
GPL F 100 ST-1/2" 18,0 13,0 53
GPL F 100 ST-1" 18,0 13,0 277

Material:
Aço, HCP
TipoDimensões
L x B x s
[mm]
Orifício alongado
d x a
[mm]
ø
[mm]
Peso
[kg]
Quant.
[caixa]
Código
GPL F 80 ST-1/2"110 x 80 x 811 x 20110,5025 112719

GPL F 100 ST-1/2"110 x 100 x 811 x 20110,8025 117266
GPL F 100 ST-1"110 x 100 x 811 x 20110,8025 117268
