Aplicação

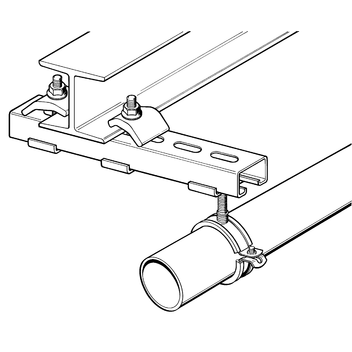

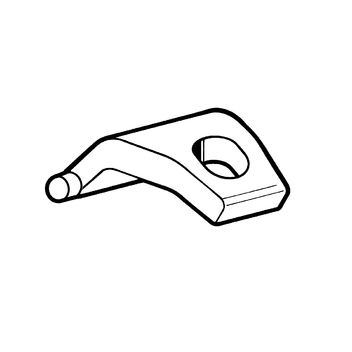

A Garra P da Sikla é um elemento universal de suporte para a fixação bi-lateral de estruturas para condutas, tubagens, cabos de aço e equipamentos de vigas de aço.
O intervalo máximo da aba da viga pode ser extendido, no máximo, por 10 mm usando espaçadores. Qualquer espaçador mais grosso deve ser soldado na viga, por questões de segurança.

Instalação

álculo do comprimento necessário do parafuso Lmin:


Parafuso hexagonal M12 ss

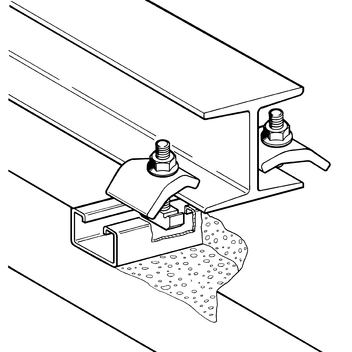

Montagem com Parafuso hexagonal ss ae Garra HK ss:
Lmin = a + b + 43 mm

Torque de aperto ± 10%
P2: 85 Nm

Dados Técnicos

Carga máx. adm.:
5 kN
Material:
Aço inoxidável A4

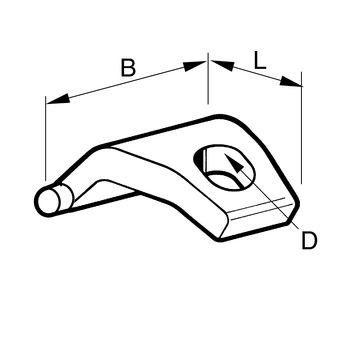

TipoTamanho
[mm]
ø D
[mm]
L
[mm]
B
[mm]
Peso
[kg]
Quant.
[caixa]
Código
P2 1 - 331362500,2325 163435
