Cargas admissíveis para suportes deslizantes LA, LC e LD - HV

Cargas úteis por produto conforme fornecido, através dos critérios de cálculo EC3

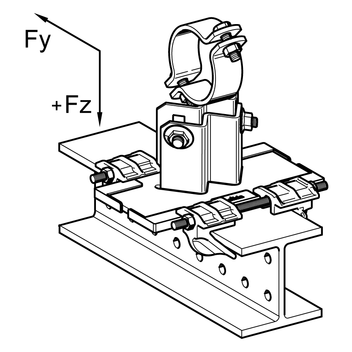

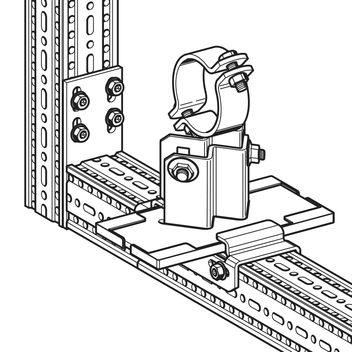

Suporte deslizante LA - HV + Conjunto de Guias FS ou Conjunto de Pontos Fixos XS
Suporte deslizante LA - HV + Guias FW F 80 resp. Pontos Fixos XW F 80

Altura
DN
Fx *
[kN]
X-Apenas
Suportes
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 ≤ 25 9,1 5,2 15,4   14 6,1 15,4 15,4
90 32 8,8 4,9 15,4   14 6,1 15,4 15,4
90 40 8,6 4,8 15,4   14 6,1 15,4 15,4
90 50 8,2 4,4 15,4   14 6,1 15,4 15,4
90 65 7,7 3,9 15,4   14 6,1 15,4 15,4
90 80 7,3 3,6 15,4   14 6,1 15,4 15,4
90 100 6,5 2,8 15,4   14 6,1 15,4 15,4
90 125 5,7 2,1 15,4   14 6,1 15,4 15,4
90 150 4,7 1,3 15,4   14 6,1 15,4 15,4
150 ≤ 25 8,0 4,2 15,4   14 6,1 15,4 15,4
150 32 7,9 3,9 15,4   14 6,1 15,4 15,4
150 40 7,8 3,9 15,4   14 6,1 15,4 15,4
150 50 7,6 3,6 15,4   14 6,1 15,4 15,4
150 65 7,4 3,2 15,4   14 6,1 15,4 15,4
150 80 7,2 3,0 15,4   14 6,1 15,4 15,4
150 100 6,9 2,5 15,4   14 6,1 15,4 15,4
150 125 6,5 2,0 15,4   14 6,1 15,4 15,4
150 150 6,1 1,4 15,4   14 6,1 15,4 15,4
200 ≤ 25 6,3 3,6 15,4   14 6,1 15,4 15,4
200 32 6,2 3,5 15,4   14 6,1 15,4 15,4
200 40 6,2 3,4 15,4   14 6,1 15,4 15,4
200 50 6,0 3,2 15,4   14 6,1 15,4 15,4
200 65 5,9 3,0 15,4   14 6,1 15,4 15,4
200 80 5,7 2,8 15,4   14 6,1 15,4 15,4
200 100 5,5 2,4 15,4   14 6,1 15,4 15,4
200 125 5,2 2,0 15,4   14 6,1 15,4 15,4
200 150 4,9 1,6 15,4   14 6,1 15,4 15,4

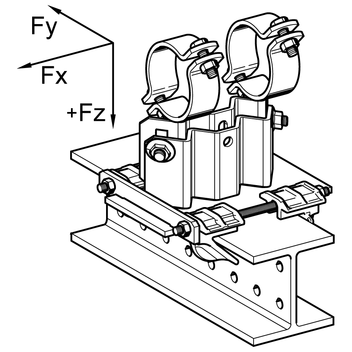

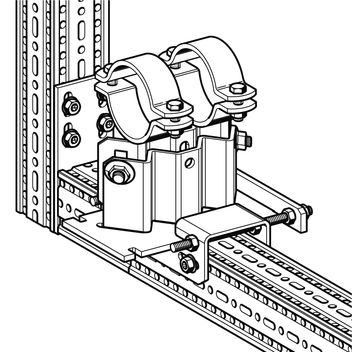

Suporte deslizante LC - HV Conjunto de Guias FS resp. Pontos Fixos XS
Suporte deslizante LC - HV + Guias FW F 80 resp. Pontos Fixos XW F 80

Altura
DN
Fx *
[kN]
X- Apenas
Suportes
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 ≤ 25 14,3 6,3 17,0   14 6,1 17 17
90 32 14,1 6,2 17,0   14 6,1 17 17
90 40 14,0 6,1 17,0   14 6,1 17 17
90 50 13,9 5,9 17,0   14 6,1 17 17
90 65 13,6 5,6 17,0   14 6,1 17 17
90 80 13,5 5,4 17,0   14 6,1 17 17
90 100 13,1 5,0 17,0   14 6,1 17 17
90 125 12,7 4,5 17,0   14 6,1 17 17
90 150 12,3 4,0 17,0   14 6,1 17 17
90 200 11,6 3,2 17,0   14 6,1 17 17
90 250 10,8 2,3 17,0   14 6,1 17 17
90 300 10,1 1,5 17,0   14 6,1 17 17
150 ≤ 25 8,5 4,9 17,0   14 6,1 17 17
150 32 8,5 4,8 17,0   14 6,1 17 17
150 40 8,5 4,7 17,0   14 6,1 17 17
150 50 8,4 4,6 17,0   14 6,1 17 17
150 65 8,4 4,4 17,0   14 6,1 17 17
150 80 8,4 4,3 17,0   14 6,1 17 17
150 100 8,3 4,0 17,0   14 6,1 17 17
150 125 8,3 3,7 17,0   14 6,1 17 17
150 150 8,2 3,3 17,0   14 6,1 17 17
150 200 8,1 2,7 17,0   14 6,1 17 17
150 250 8,0 2,1 17,0   14 6,1 17 17
150 300 7,9 1,5 17,0   14 6,1 17 17
200 ≤ 25 7,3 5,3 17,0   14 6,1 17 17
200 32 7,2 5,2 17,0   14 6,1 17 17
200 40 7,2 5,1 17,0   14 6,1 17 17
200 50 7,1 4,9 17,0   14 6,1 17 17
200 65 7,0 4,7 17,0   14 6,1 17 17
200 80 6,9 4,6 17,0   14 6,1 17 17
200 100 6,7 4,3 17,0   14 6,1 17 17
200 125 6,5 4,0 17,0   14 6,1 17 17
200 150 6,3 3,6 17,0   14 6,1 17 17
200 200 5,9 3,0 17,0   14 6,1 17 17
200 250 5,5 2,3 17,0   14 6,1 17 17
200 300 5,1 1,7 17,0   14 6,1 17 17

Suporte deslizante LD - HV + 2 x Conjunto de Guias resp. 2 x Conjunto de Pontos Fixos XS
Suporte deslizante LD - HV + 2 x Guias FW F 80 resp. 2 x Pontos Fixos XW F 80

Höhe
DN
Fx *
[kN]
nur für X-Lager
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 ≤ 350 25,0 13,1 32,8   28 12,2 32,8 32,8
90 400 22,5 11,9 32,8   28 12,2 32,8 32,8
90 500 20,8 9,4 32,8   28 12,2 32,8 32,8
90 600 10,3 7,2 32,8   28 12,2 32,8 32,8
150 ≤ 350 25,0 12,9 32,8   28 12,2 32,8 32,8
150 400 22,5 11,5 32,8   28 12,2 32,8 32,8
150 500 17,3 8,8 32,8   28 12,2 32,8 32,8
150 600 8,7 6,3 32,8   28 12,2 32,8 32,8
200 ≤ 350 25,0 11,3 32,8   28 12,2 32,8 32,8
200 400 20,5 10,2 32,8   28 12,2 32,8 32,8
200 500 15,7 8,1 32,8   28 12,2 32,8 32,8
200 600 7,5 6,1 32,8   28 12,2 32,8 32,8

Estão disponíveis mais dados estatísticos mediante solicitação
