Sistema de Montagem siMetrix 46
Bloco PBS 46
Aplicação
Sistema de montagem rápida para fixar abraçadeiras e outros componentes ao perfil siMetrix PRO 46. Te, auto-retenção graças à sua forma, mas pode ser facilmente deslocado à mão. Fácil ajuste da altura dentro do perfil PRO 46 devido a ranhuras espaçadas de 10 mm que permitem um corte fácil com os alicates de corte PBC sem danificar as roscas.
Configuração

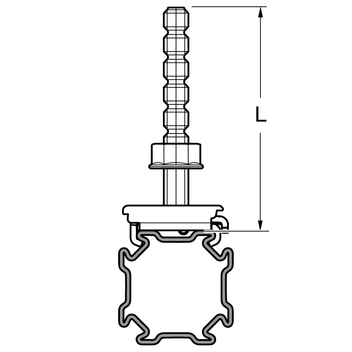

Blocos com perno ranhurado completamente pré-montado - tipos M8 x 50 e M10 x 50 com varão roscado
Instalação
Encaixar o bloco no perfil de montagem e, em seguida, apertar o elemento de ligação com a contraporca. Para retirar, pressionar o rebordo (ponto mais alto) da parte superior do bloco depois de desapertar a contraporca e puxá-lo para fora do perfil de montagem.
Dados Técnicos

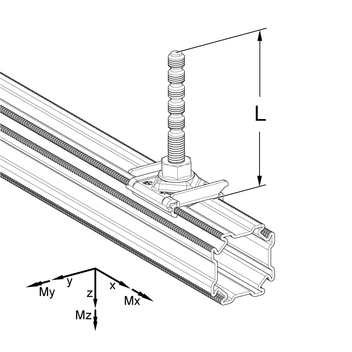

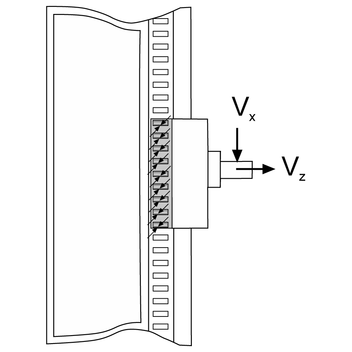

| Tipo | ± Vx,zul * [kN] | ± Vy,zul * [kN] | ± Vz,zul [kN] ≤ M8 | ± Vz,zul [kN] ≥ M10 | ± Mx,zul * [kNm] | ± My,zul * [kNm] |
|---|---|---|---|---|---|---|
| PBH 46 | 0,55 | 2,54 | 4,0 | 4,33 | 0,08 | 0,09 |
* Direção da carga não testada em RAL
| Torque de torção: | 15 Nm |
| Material: | Aço, HCP |
Aprovações / Conformidade
 | Este produto recebeu a "Marca de Qualidade para Fixação de Tubos" e está sujeito a controlo externo de acordo com a norma RAL GZ-655. |
