Sistema de Montagem siMetrix 46

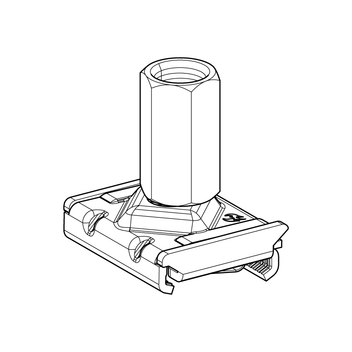

Bloco PBH 46
Aplicação

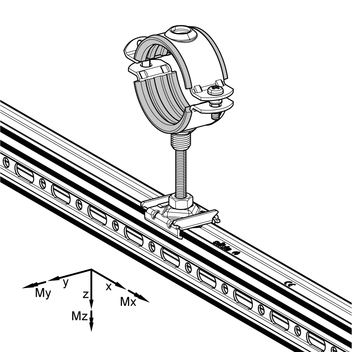

Sistema de montagem rápida para fixar abraçadeiras para tubos e outros componentes ao perfil de montagem siMetrix PRO 46. Auto-retenção após o encaixe devido ao efeito de aperto, mas ainda pode ser facilmente movido à mão. Pode ser completado com varões ranhurados PNS, parafusos de fixação ou outros elementos de ligação.
Configuração
Bloco completamente pré-montado.
Tipos M12, M16 e 1/2" pré-montados com adaptador.
Instalação
Encaixar o bloco no perfil de montagem e, em seguida, apertar o elemento de ligação com a contraporca. Para retirar, pressionar o rebordo (ponto mais alto) da parte superior do bloco depois de desapertar a contraporca e puxá-lo para fora do perfil de montagem.
Dados Técnicos
| Tipo | ± Vx,zul * [kN] | ± Vy,zul * [kN] | ± Vz,zul [kN] ≤ M8 | ± Vz,zul [kN] ≥ M10 | ± Mx,zul * [kNm] | ± My,zul * [kNm] |
|---|---|---|---|---|---|---|
| PBH 46 | 0,55 | 2,54 | 4,0 | 4,33 | 0,08 | 0,09 |
*Direção da carga não testada em RAL
| Torque de aperto: | 15 Nm |
| Material: | Aço, HCP |
Aprovações / Conformidade
 | Este produto recebeu a "Marca de Qualidade para Fixação de Tubos" e está sujeito a controlo externo de acordo com a norma RAL GZ-655. |
* = sem marca de qualidade
