Sistema de montagem Pressix CC 41

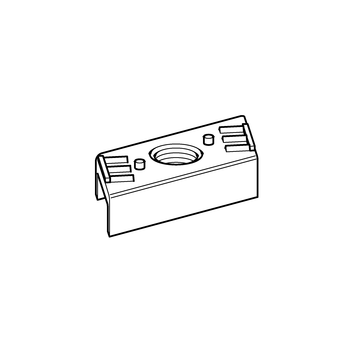

Porca de Perfil NT 41
Aplicação
As porcas de perfil do tipo 41 são apropriadas para perfil com 41 mm de largura.
Dados Técnicos
| M8 | M10 | |
| Aperto 8.8 1) [Nm] | 25 | 40 |
| 1) | Utilizando classes de aço inferiores, os valores são reduzidos linearmente. |
| Espessura do perfil [mm] | M8 2) FZ ≤ [kN] | M10 2) FZ ≤ [kN] | M8 FQ ≤ [kN] | M10 2) FQ ≤ [kN] | |
|---|---|---|---|---|---|
| 1,5 | 3,0 | 3,0 | 1,8 | 2,9 | |
| 2,0 | 5,8 | 5,8 | 2,1 | 3,4 | |
| 2,5 | 5,8 | 5,8 | 2,6 | 4,1 | |
| 3,0 | 5,8 | 5,8 | 2,8 | 4,4 |
Nota: A capacidade de carga dos perfis também deve ser tida em consideração.
| Material: | Ferro fundido maleável, electro-galvanizado |
Aprovações / Conformidade
 | Este produto obteve o Selo de Qualidade "RAL" e encontra-se em conformidade com a norma RAL GZ-655. 2) Configuração da conexão testada de acordo com o certificado 2010-07/2010-09. |
