Aplicação

Aplicação para uma montagem fácil e eficiente de suportes e estruturas de sustentação, no local ou em oficina de montagem/fábrica.
Todos os tipo 41, à excepção podem ser usados como guia e suporte para aplicações deslizantes, inserindo o Bloco Metálico Deslizante 41 no perfil.

Configuração

A maioria dos perfis Sikla estão disponíveis em comprimentos standard de 2, 3 e 6 metros. Os perfis duplos são cravados conjuntamente, garantindo a protecção contra a corrosão na união. Para medidas especiais, contactar com o Departamento Técnico.

Instalação

Se necessário o Perfil Duplo pode ser montado em obra usando:

Perfil com rasgo tipo II – (41/21/1,5; 41/41/1,5).
Parafuso DIN 912, com porca e anilha M8 x M16, com espaçamento máx. de
250 mm entre os pontos de conexão e um ponto de união em cada extremidade.

Perfil com rasgo tipo III e IV
União de Perfil KL (para detalhes, ver o produto)

Todos os perfis do sistema 41 são serrilhados nas bordas interiores e podem combinar-se com muitos outros produtos Sikla: parafusos e porcas de montagem, suportes WBD, Grampos TCS 1. É particularmente eficaz no caso de combinações com outros produtos da gama Pressix.

Dados Técnicos

Material:
Chapa de aço 1.0305, moldada a frio, pré-galvanizada de acordo com a norma DIN EN 10327

Para mais informações, consulte as páginas seguintes.

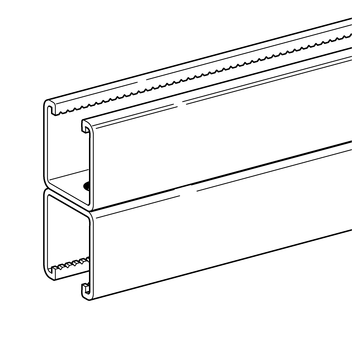

D = Perfil Duplo

Lastwerttabellen u. a.

Perfil MS 41 - Dados técnicos
Perfil MS 41/21/1,5
Perfil MS 41/21/2,0
Perfil MS 41/31/2,0
Perfil MS 41/41/2,0
Perfil MS 41/41/2,5
Perfil MS 41/45/2,5
Perfil MS 41/52/2,5
Perfil MS 41/62/2,5
Perfil MS 41-75/65/3,0
Perfil MS 41-75/75/3,0

Aprovações / Conformidade



Este produto obteve o Selo de Qualidade "RAL" e encontra-se em conformidade com a norma RAL GZ-655.

TipoComprimento
[m]
Peso
[kg/m]
Qt.
[m]
Código
41/21/1,521,0010 173837
41/21/1,561,006 173846
41/21/2,021,3410 193686
41/21/2,061,346 193709
41/31/2,021,5510 198872
41/31/2,061,556 198889
41/41/2,022,0010 193723
41/41/2,062,006 193747
41/41/2,522,3410 173909
41/41/2,562,346 166720
41/45/2,522,4710 193754
41/45/2,562,476 193761
41/52/2,522,6710 193778
41/52/2,562,676 193785
41/62/2,563,006 193792
41-75/65/3,065,006 173990
41-75/75/3,065,346 173999

41/21/2,0 D *22,342 193808
41/21/2,0 D *62,346 193815
41/41/2,0 D *63,676 193822
41/41/2,5 D *64,706 166757
41/45/2,5 D *65,006 193839
41/52/2,5 D *65,346 193846
41/62/2,5 D *66,006 193853
41-75/65/3,0 D *69,346 174152
41-75/75/3,0 D *610,346 174161
