Sistema de montagem Pressix CC 41

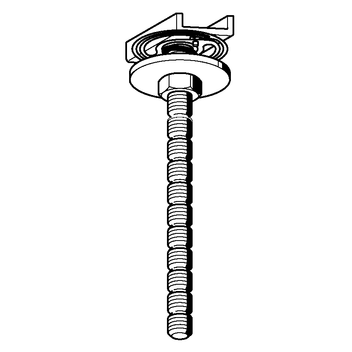

Bloco Pressix PBS CC 41

Aplicação

Elemento de rápida ligação para a montagem eficiente de abraçadeiras e outros elementos de construção em todos os perfis Sikla da série 41. Também é apropriado a perfis duplos.

  • Permite poupar tempo devido à pré-montagem do bloco – substitui 4 peças individuais.
  • Fácil ajuste da altura dentro do perfil.
  • O varão roscado não se desenrosca, prevenindo desaparafusamentos acidentais.
  • A distância de 10 mm entre as ranhuras permitem facilmente o corte do varão com a Tesoura de Corte PBC, sem danificar a rosca.

Configuração

Bloco totalmente pré-montado.

Instalação

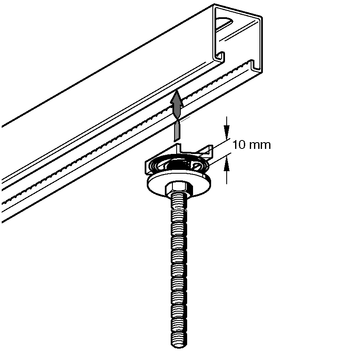

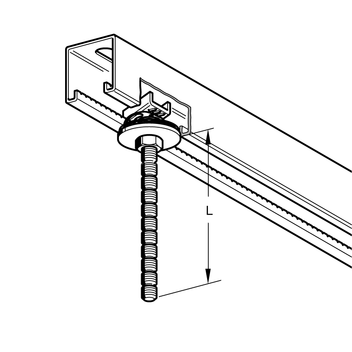

Insira o Bloco Pressix CC 41 no perfil e aperte a porca e a instalação está concluída.
Desmonta-se pela ordem inversa: virando para a esquerda e, ao mesmo tempo, exercendo ligeira pressão sobre o varão roscado contra o perfil.

Dados Técnicos

Tipo
M
[Nm]
FZ
[kN]
M8 x ... 10 3,3
M10 x ... 18 4,5

FZ = Tracção máxima recomendada para o varão roscado

Atenção: Não se deve exceder a carga pontual máxima do perfil.

Material:
Aço, electro-galvanizado

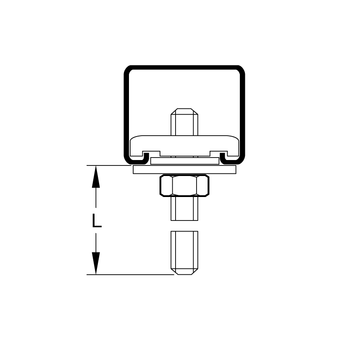

TipoL
[mm]
Peso
[kg]
Quant.
[caixa]
Código
M8 x 35350,0725 191549
M8 x 75750,0825 191558
M8 x 1251250,1025 191567
M8 x 1751750,1125 191576
M8 x 2752750,1425 191585

M10 x 35350,0925 191594
M10 x 75750,1025 191603
M10 x 1251250,1225 191612
M10 x 1751750,1525 191621
M10 x 2752750,2025 191639
