Aplicação

Elemento de interface para permitir uma conexão soldada para suportes de mola. O tipo “SPL Universal” permite uma conexão soldada ao aço com largura de flange até 300 mm. Ao mesmo tempo, é possível instalar o tipo “SPL Universal” numa secção de perfil TP F caso seja necessário uma superfície de instalação maior.
Devido a um revestimento de soldagem resistente à corrosão (compatível com a superfície HDG do perfil siFramo) a placa pode ser soldada diretamente sem tratamentos prévios , garantindo os requisitos de segurança do processo de soldagem.

Instalação

Dependendo do tipo, recomendam-se diferentes métodos:

a)

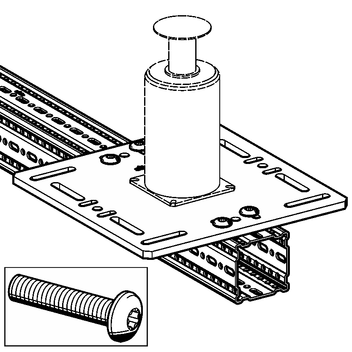

Instalação do SPL F 80 ou 100 com 4 parafusos FLS ao perfil TP F.

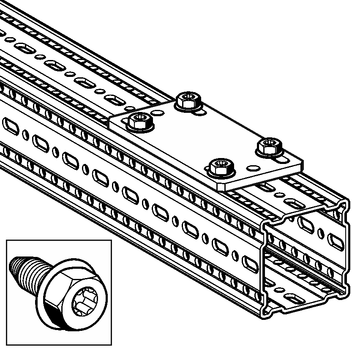

b) Instalação do SPL universal com 4 parafusos de flange SCR FLA TT M10 x 25 (part no. 110503) ao perfil TP F.
c)

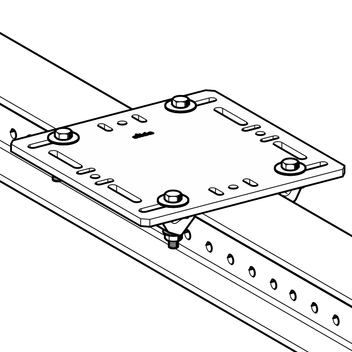

Instalação do SPL universal através de um conjunto de montagem 5P M12 S ao aço primário com aba de largura entre 100 e 300 mm.

Dados Técnicos

Tipo
Superf. instalação
[mm]
Tamanho base
[mm]

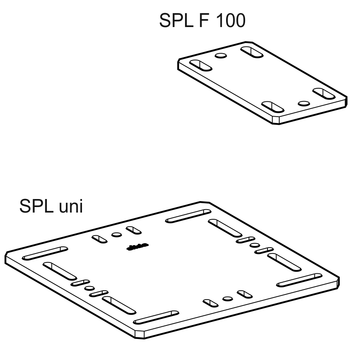

SPL F 80 70 x 20 110 x 80 x 8
SPL F 100 80 x 80 180 x 90 x 8
SPL universal 220 x 220 370 x 370 x 12

Material:
Aço, HCP
TipoPeso
[kg]
Quant.
[caixa]
Código
SPL F 800,51 113831
SPL F 1001,01 113635
SPL universal11,91 113636
