siFramo 100

Perfil TP F 100

Aplicação

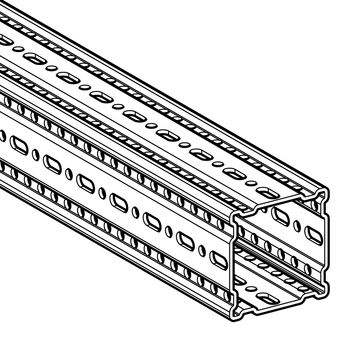

Perfil multifuncional para estruturas de aço verticais, horizontais e 3-D. Furos do perfil especialmente concebidos para combinar com os parafusos FLS, assegurando uma colocação precisa e segura da fixação.

Dados Técnicos

Tipo
Módulo de
Resistência
[cm3 ]
Momento de
Inercia
[cm4 ]
Raio de
Rotação
[cm]
Momento de
Torção It
[cm4 ]
Área da Secção
A
[cm2 ]
TP F 100
Wy: 36,93
Wz: 36,93
ly: 179,85
lz: 179,85
iy: 4,80
iz: 4,80
135,00
7,80
TP F 100/160
Wy: 75,52
Wz: 46,26
ly: 559,42
lz: 280,34
iy: 6,16
iz: 4,36
193,00
14,74

Para todos os valores, o efeito dos furos e das perfurações foram tidas em consideração.

Os valores específicos são valores estabelecidos por testes. As quantidades
geométricas (analiticamente determinadas) podem ser significativamente maiores

Material:
Aço, HCP

Aprovações / Conformidade

Marcação CE (Declaração de conformidade ver www.sikla.com/service/downloads

TipoPeso
[kg/m]
Qt.
[m]
Código
TP F 10010,86 112904
TP F 100/16014,36 112905
