Sistema de Montagem siMetrix 46
Consola AK 46-P

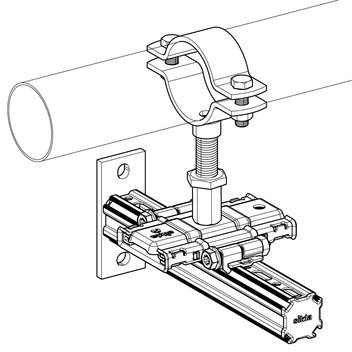

Aplicação
Elemento pré-fabricado para montagem em consola na parede ou noutras estruturas no local.
Instalação
Ligação à estrutura através de ancoragem com pernos AN BZ plus ou ancoragens para cargas pesadas. Em alternativa, a fixação a vigas de aço é efetuada com a base de ligação AP 46 80/120 (peça n.º 802158). Quando utilizado em conjunto com elementos deslizantes, recomenda-se um suporte transversal (em combinação com a barra de ligação STR e o conjunto de blocos PBS 46 M10 x 50) para resistir a forças na direção axial do tubo.
Para comprimentos em consola ≥ 500 mm recomenda-se um travamento vertical.
Dados Técnicos

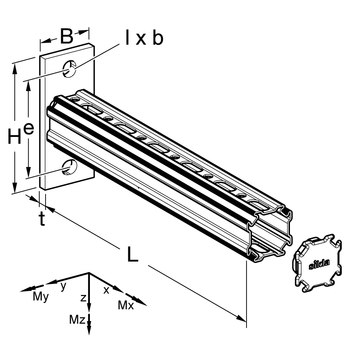

| Tipo | L [mm] | H [mm] | B [mm] | t [mm] | e [mm] | l x b [mm] |
|---|---|---|---|---|---|---|
| AK 46-P - 200 | 200 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 400 | 400 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 600 | 600 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 800 | 800 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 1000 | 1000 | 120 | 50 | 8 | 90 | 15 x 13 |
| Tipo | Vx,zul [kN] | ± Vy,zul [kN] | ± Vz,zul [kN] | ± My,zul [kNm] | ± Mz,zul [kNm] |
|---|---|---|---|---|---|
| AK 46-P | 25,42 | 12,42 | 11,37 | 0,67 | 0,66 |
| Conceção: | Placa soldada com perfil de montagem PRO 46-P |
| Material: | Aço, HCP |
