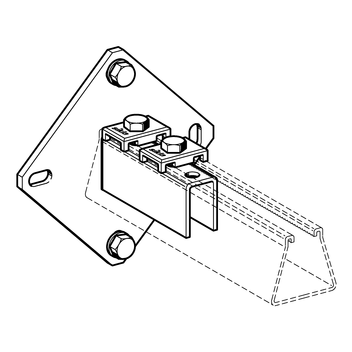

Base WBD

Gráfico de carga aplicável apenas em combinação com o perfil 41-75/65/3,0

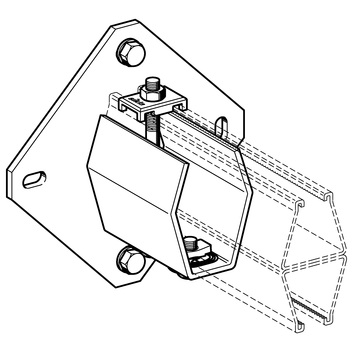

Base WBD 41-75/65 D

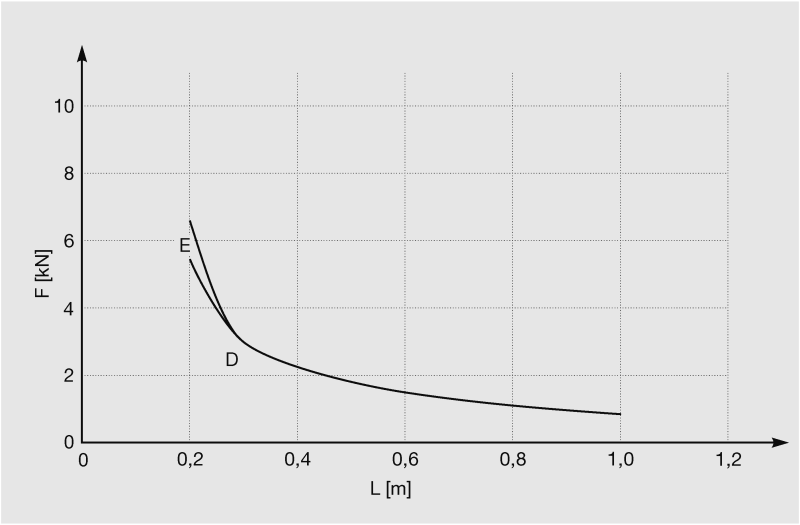

Gráfico de carga aplicável apenas em combinação com o perfil 41-75/65/3,0 D

Restrições σperm ≤ 160 N/mm2 fperm ≤ L/100 para L > 300 mm fperm ≤ 3 mm para L = 200 ... 300 mm

Cargas das buchas A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN
