SOLUÇÕES INOVADORAS
DE SUPORTAGEM

Aplicação

Aplicação para uma montagem fácil e eficiente de suportes e estruturas de sustentação, no local ou em fábrica.
Todos os produtos da gama Pressix CC 27 são compatíveis com os perfis tipo 27 e podem combinar-se com outros produtos Sikla: Bucha PPN, Perno para Betão MMS-PR e Bucha de Nylon PPD.

Dados Técnicos

Material:
Aço 1.0350, pré-galvanizado, de acordo com a norma DIN EN 10346

Tipo
W/H/Th [mm]
Módulo de resistência
[cm3 ]
Momento de inercia
[cm4 ]
Raio de rotação
[cm]
27/15/1,25
Wy : 0,27
Wz : 0,65
ly : 0,22
lz : 0,88
iy : 0,55
iz : 1,10
27/25/1,25
Wy : 0,59
Wz : 0,96
ly : 0,80
lz : 1,29
iy : 0,90
iz : 1,15
27/37/1,25
Wy : 1,08
Wz : 1,33
ly : 2,15
lz : 1,79
iy : 1,29
iz : 1,18

Tipo
W/H/Th [mm]

Área de secção
A [cm2 ]

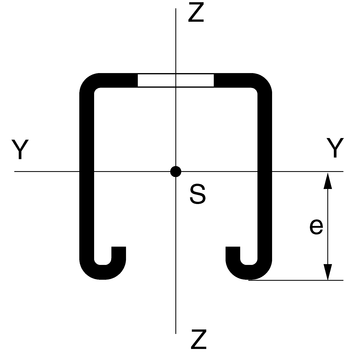

Distância
e [cm]

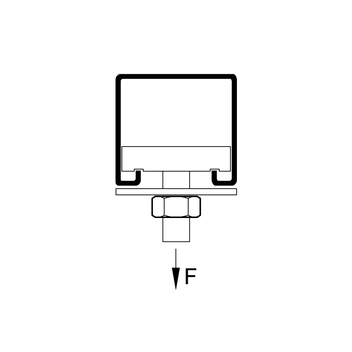

Carga pontual
Max. admitida
Fmax (tensão) [kN]
Momento Max
de torção
Mq [Nm]
27/15/1,25 0,73 0,84 1,5 10
27/25/1,25 0,98 1,36 1,5 10
27/37/1,25 1,28 1,98 1,5 10

Nota: Todos os valores, em ambas as tabelas, referem-se a perfis perfurados.

Lastwerttabelle:

Montageschienen MS 27/15, 27/25 und 27/37

Aprovações / Conformidade



Este produto obteve o Selo de Qualidade "RAL Gütezeichen
Rohrbefestigung" e encontra-se em conformidade com a norma
RAL GZ-655.

TipoComprimento
[m]
Peso
[kg/m]
Qt.
[m]
Código
27/15/1,2520,6020 110856
27/25/1,2520,7920 110857
27/25/1,2560,7936 110858
27/37/1,2520,8920 110569
27/37/1,2560,8924 110570
