SOLUÇÕES INOVADORAS
DE SUPORTAGEM

Aplicação

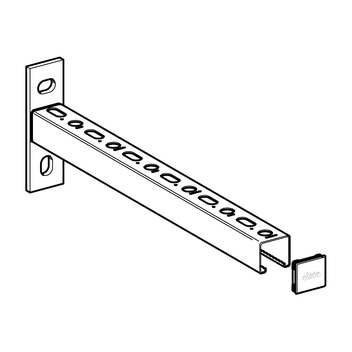

A consola AK 27 destina-se à montagem rápida de tubagens em paredes ou outras estruturas dos edifícios.

Instalação

Quando utilizada para fixação de elementos deslizantes, é conveniente montar um travamento lateral para absorver as forças ao longo do centro da linha de tubagem. Para estruturas de consolas que excedam os 500 mm, recomendase a integração de um suporte vertical.

Dados Técnicos

1 = Tipo 27/25
2 = Tipo 27/37

Carga das buchas admitida a ser considerada
σvorh ≤ σzul
fperm ≤ L/150

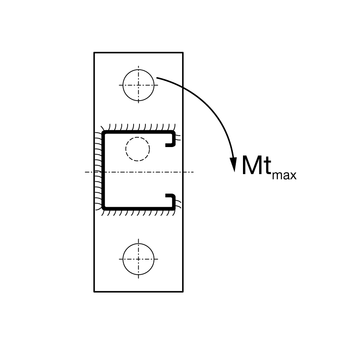

Momento max. de torção Mtmax sem considerar
o ângulo de torção
Mtmax = 20 Nm

Material:
Aço, electro-galvanizado

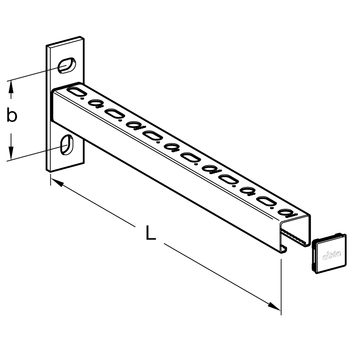

TipoL
[mm]
b
[mm]
Diâmetro
[mm]
Peso
[kg]
Quant.
[caixa]
Código
27/25 - 2002036410 x 150,2525 112326
27/25 - 2502536410 x 150,2925 112327
27/25 - 3003036410 x 150,3425 112328
27/25 - 5005036410 x 150,4925 112329
27/25 - 7007036410 x 150,651 112330

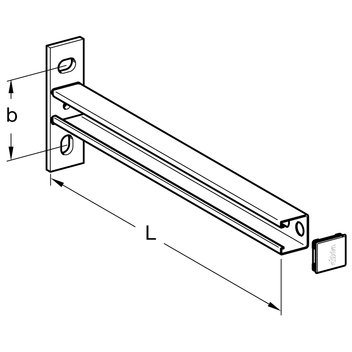

27/25 q - 3003036410 x 150,3425 112366

27/37 - 3003046410 x 150,4325 111458
27/37 - 5005046410 x 150,6425 111459
27/37 - 7007046410 x 150,841 111460
27/37 - 8008046410 x 150,961 111461
