Produtos HCP

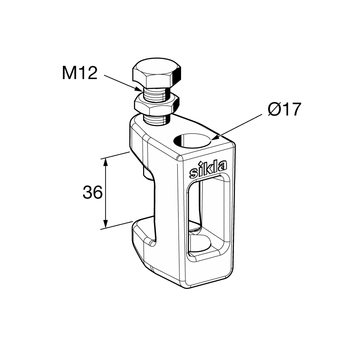

Grampo TCS HCP

Aplicação

Elemento de conexão para cargas pesadas. É apropriado para montagem de tubagens, condutas e equipamentos em vários perfis de aço laminado (em forma de I, T, U e angulares).

  • Quando utlizado conjuntamente com uma União Universal inoxidável permite suspensões verticais em estruturas inclinadas.
  • Aplicável em fixações individuais, assim como para a montagem de estruturas de suporte e para fixar vigas.
  • O formato especial do Grampo TCS 1 permite a sua utilização em perfis Sikla da série 41.

Configuração

Pré-montado com parafuso e contraporca.

Instalação

Iniciar o aperto do parafuso à mão, depois apertar com a chave de acordo com as instruções de montagem. A ponta do parafuso penetrará no aço da viga, assegurando uma união sólida e segura. Apertar a contraporca para prender com segurança a instalação.
Para usar numa aresta de corte de um perfil, deve montar-se um suporte adicional HK 41.

Nota: Ler as instruções de montagem antes de iniciar a instalação.

Dados Técnicos

As cargas indicadas só são válidas para Grampos fixos sobre perfis não danificados.

TCS 1:
5,0 kN
TCS 2:
8,5 kN
Material:
Ferro fundido, HCP

Aprovações / Conformidade

Aprovado pela VdS e FM para uso com sistemas de extinção de incêndio.
Para diferentes campos de aplicação: G4820023, G4800039, G4800040, G4800042, G4800043, G4800044, G4800045

TipoConexãoEspessura do perfil
[mm]
Peso
[kg]
Quant.
[caixa]
Código
TCS 1 M10M10/M10260,2150 162151
TCS 2 M12M12/M12260,2825 117327
