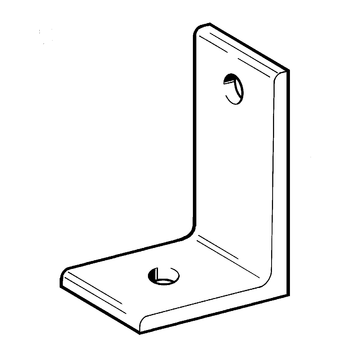

Esquadro MW S HCP

Aplicação

Elemento desenhado para criar pontos de união lateral entre vigas de betão ou de madeira e para aplicações similares. Pode servir de esquadro de união entre estruturas de montagem de perfis Sikla.

Dados Técnicos

Tipo
Carga admitida
Sistemas Sprinkler
60/40/90° 5,0 kN ≤ DN 150
90/60/90° 5,0 kN ≤ DN 150

Material:
Aço, HCP
TipoÂngulo do perfil
DIN 1029
B
[mm]
b
[mm]
d
[mm]
s
[mm]
Peso
[kg]
Quant.
[caixa]
Código
60/40/90°60/40/6402013-0,1825 162063
90/60/90°90/60/6401513500,2625 162072
