Base WBD ss
Aplicação
Esta base, em combinação com os perfis Sikla, permite montar estruturas e consolas em paredes, pavimentos e tectos e ser utilizado como pé direito para estruturas com perfis Sikla.
Instalação
Normalmente, dois parafusos colocados nos cantos opostos e ao longo do eixo da força são suficientes. Em casos excepcionais (por ex. em que haja forças em todos os sentidos ou em montagens onde haja cargas verticais muito elevadas), deverão colocar-se 4 buchas. Torque de aperto 40 Nm. Adequado para perfis de aço inoxidável com largura 41 mm até altura ≤ 62 mm.
Dados Técnicos

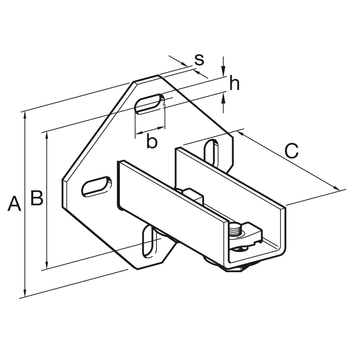

| Tipo | Para perfil | A [mm] | s [mm] | B [mm] | b [mm] | h [mm] | C [mm] | ø Schraube |
|---|---|---|---|---|---|---|---|---|
| 41/41-62 | 41/41 bis 41/62 | 135 | 6 | 100 | 25 | 11 | 125 | M10 |
A carga vertical máxima permitida para estruturas com fixação ao teto e, pelo menos um parafuso passante (classe 8.8), é de 7,0 kN.
| Material: | Aço inoxidável A4 |
Carga de trabalho para montagem na parede com o canal 41/41 e duas buchas da classe de carga mencionada:
| Restrições σperm ≤ 160 N/mm2 fperm ≤ L/100 für L > 300 mm fperm ≤ 3 mm für L = 200 ... 300 mm | Classe carga buchas A = 1,5 kN B = 2,5 kN C = 3,5 kN |  |
