Adaptador NT CC 41 DIN 3015 ss
Aplicação
Para uma eficiente montagem de Abraçadeiras DIN 3015 (séries pesada e ligeira) aos perfis MS41. Particularmente utilizado em montagem com perfis na vertical ou em posições com difícil acesso, esta peça substitui a “3ª mão” e oferece as seguintes vantagens:
- Para todos os perfis Sikla MS41, independentemente da altura do perfil.
- Não prende na cabeça dos parafusos quando desliza no perfil.
- Não tem aparência de fixação após aperto.
Configuração
Porca de perfil, mola e rosca de conexão pré-montado.
Instalação

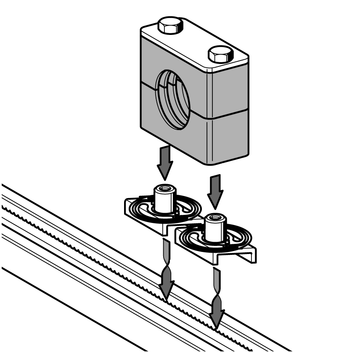

Depois de inserir o adaptador CC 41 na abertura do perfil, pressionar na mola de conexão. A peça automaticamente roda para a posição correta. Posicione o grampo e aperte os parafusos.
Não é necessária ferramenta para a montagem e desmontagem. Pode ser repetido as vezes necessárias.
Dados Técnicos
| Material: | |
| Porca, conexão roscada: | Aço inoxidável A4 |
| Anilha: | Chapa de aço, anticorrosivo |
Abraçadeiras DIN 3015-1 (Série A, modelo cargas ligeiras)
| Tamanho abraçadeira | Diâmetro [mm] | Conexão com | e1 |
|---|---|---|---|
| 0 | 6 até 12 | 1 x Adaptador CC 41 M6 | |
| 1 | 6 até 12 | 2 x Porca Rápida CC 41 M6 | 20 1) |
| 2 | 12,7 até 18 | 2 x Porca Rápida CC 41 M6 | 26 1) |
| 3 | 19 até 25 | 2 x Porca Rápida CC 41 M6 | 33 1) |
| 4 | 26,9 até 30 | 2 x Adaptador CC 41 M6 | 40 |
| 5 | 32 até 42 | 2 x Adaptador CC 41 M6 | 52 |
| 6 | 44,5 até 57 | 2 x Adaptador CC 41 M6 | 66 |
| 7 | 57,2 até 76,1 | 2 x Adaptador CC 41 M6 | 94 |
| 8 | 88,9 até 101,8 | 2 x Adaptador CC 41 M6 | 120 |
Abraçadeiras DIN 3015-2 (Série C, modelo cargas pesadas)
| Tamanho abraçadeira | Diâmetro [mm] | Conexão com | e1 |
|---|---|---|---|
| 1 | 6 até 18 | 2 x Porca Rápida CC 41 M10 | 33 1) |
| 2 | 19 até 30 | 2 x Adaptador CC 41 M10 | 45 |
| 3 | 30 até 42 | 2 x Adaptador CC 41 M10 | 60 |
| 4 | 38 até 70 | 2 x Adaptador CC 41 M12 | 90 |
| 1) | Para estes, são o espaçamento dos buraco dos parafusos no suporte de montagem. De acordo com a fig. 4, são necessários dois parafusos sextavados bem como as Placas NT CC 41. |
Abraçadeiras DIN 3015-3 (Série B, modelo duplo)
| Tamanho abraçadeira | Diâmetro [mm] | Conexão com |
|---|---|---|
| 1 | 6 até 12 | 1 x Adaptador CC 41 M6 |
| 2 | 12,7 até 18 | 1 x Adaptador CC 41 M8 |
| 3 | 19 até 25 | 1 x Adaptador CC 41 M8 |
| 4 | 26,9 até 30 | 1 x Adaptador CC 41 M8 |
| 5 | 32 até 42 | 1 x Adaptador CC 41 M8 |
