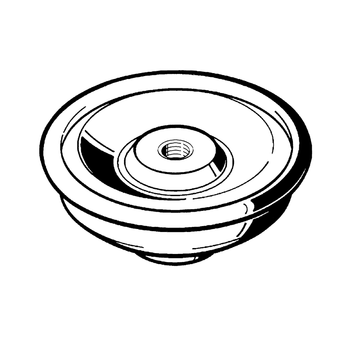

Elemento de Insonorização SDE 1

Aplicação

Elemento de insonorização com várias opções de conexão: M10, M12 ou conexão de rosca tripla (também de acordo com norma DIN 4109). Adequado para instalações em tecto, chão e paredes.

Configuração

Pernos roscados M10 x 25 (fornecidos separadamente).

Instalação

O perno roscado deve ser aparafusado tanto quanto possível na rosca de conexão à estrutura do edifício, usando uma bucha com rosca interna.
Aperte o elemento de insonorização com a Chave SDE.

Nota:
Quando se realizam montagens em parede, devem evitar-se momentos flectores, por exemplo, unindo vários elementos de insonorização a um perfil ou esquadro.

Dados Técnicos

Cargas estáticas (exposição permanente):
Tracção: 2,5 kN
Compressão: 3,0 kN
Corte: 0,5 kN
Constante elástica segundo a carga estática:
a 0,12 kN 13,7 kN/cm
a 0,40 kN 16,9 kN/cm
a 0,80 kN 30,5 kN/cm
Valor de insonorização:
Até 18,9 dB(A)
Resistência à temperatura:
-50°C até +110°C

Tipo
Conexão roscada
Conexão do sistema
SDE 1 - M10 M10 M10
SDE 1 - 3G M10 Rosca 3G: M8/M10/M16

Material:
Partes metálicas:
Aço, electro-galvanizado
Anel de insonorização:
EPDM, dureza 45+/-5° Shore
TipoPeso
[kg]
Quant.
[caixa]
Código
SDE 1 - M100,2725 162735
SDE 1 - 3G0,2725 136989
