Produtos de Insonorização

Elemento de Insonorização AKE

Aplicação

Elemento de insonorização para cargas pesadas. Adequado para instalações de insonorização de acordo com a norma DIN 4109, em particular para o isolamento de construções feitas com perfis 41 ou equipamento eléctrico, como, por exemplo, bombas ou ventiladores.

Instalação

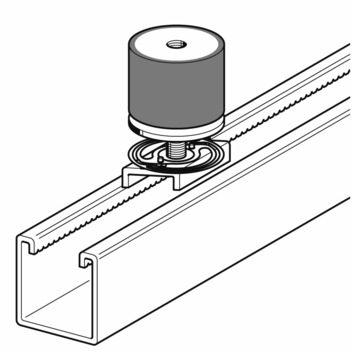

Elemento montado em perfil 41 com anilha 8/40 e porca rápida M8. Este elemento destina-se a cargas de pressão. Deve evitar-se a instalação com cargas de tensão dominantes.
Para estes casos excepcionais, a carga de pressão tem de ser reduzida 1/3.

Dados Técnicos

Tipo
d
[mm]
h
[mm]
Rosca interior
g
Rosca exterior
G
41 40 30 M8 x 10 M8 x 23

Carga máx. de pressão:
0,15 - 0,70 kN
Compressão:
0,50 - 2,60 mm

Material
Parte metálica:
Aço, galvanizado
Parte insonorizada:
NR borracha, densidade 45 +/-5° Shore
TipoPeso
[kg]
Quant.
[caixa]
Código
AKE 41 AG/IG M80,0925 193983
