Esquadros

Esquadro WK

Aplicação

Os esquadros Sikla podem ser usados para instalar tubagens em paredes, tectos e pavimentos.
Dependendo do local de montagem, os tubos podem apoiar-se sobre o esquadro, podem ser colocados em posição vertical ou podem ainda ser suspensos (com pernos roscados). Em combinação com perfis, os esquadros oferecem uma vasta variedade de opções de montagem de suportes.
Além disso, a capacidade de carga da estrutura pode ser aumentada fixando-a ao esquadro.

Dados Técnicos

Material:
Aço, tamanho até 550/350 electro-galvanizado
 tamanhos 725/400 e 880/550 galvanizado a quente (hdg)


Especificações, cargas e detalhes técnicos: ver páginas seguintes.
As cargas admitidas, cujos valores se obtêm a partir da leitura dos gráficos anexos, foram calculadas tendo em conta a capacidade de carga reduzida das fixações descritas, devido à proximidade entre furos.

Diagramas de carga:

Esquadro WK 100/100, 100/100-40 e 150/150

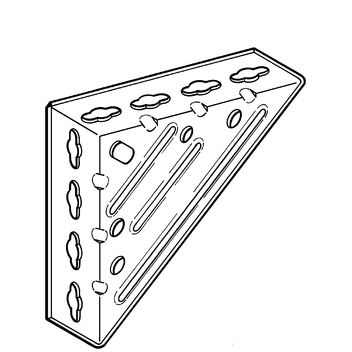

Esquadro WK 200/200
Esquadro WK 300/200
Esquadro WK 550/350

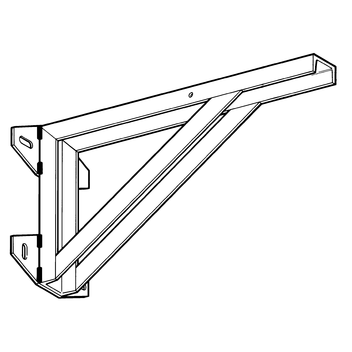

Esquadro WK 725/400

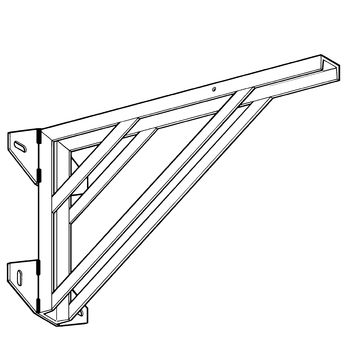

Esquadro WK 880/550

TipoPerfilPeso
[kg]
Quant.
[caixa]
Código
100/100-0,1625 145626
100/100-40-0,2125 163921
150/150-0,5825 155513
200/200-1,2210 118170
300/200U 50/252,32 1 118046
550/350U 50/254,45 1 145635
725/400U 65/4212,72 1 151041
880/550U 65/4218,43 1 151050
