Ancoragem

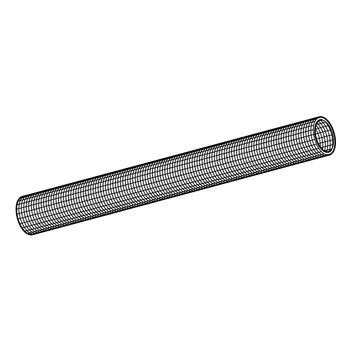

Camisa Plástica Perfurada SH

Aplicação

Camisa Plástica Perfurada para usar em tijolo perfurado, em combinação com o Perno Roscado VMU. A versão VMU-SH é provida de gola para evitar que escorregue para dentro do furo.
Para ancoragens com maior profundidade, estão disponíveis camisas metálicas VM-SH.

Instalação

1.
Fazer o furo e limpar (sopro ou com escova).
2.
Inserir a Camisa Plástica Perfurada no furo. No caso de vários furos, prepare as várias Camisas Plásticas Perfuradas para que não haja interrupções no momento de injecção da resina. A Camisa Plástica Perfurada deverá ser preenchida quase completamente com a resina.
3.
Inserir o Perno Roscado num movimento rotativo, em espiral. A resina disposta na Camisa Plástica Perfurada irá começar a sair pela perfuração da camisa e efectua uma aderência do sistema nos espaços do tijolo durante o tempo de secagem. A resina seca e aufere uma fixação segura no material de base.

Dados Técnicos

Comprimento útil máx. tfix [mm] para aplicação em tijolos sólidos ou perfurados.


VM-SH
12 x 80
VM-SH
16 x 85
VM-SH
16 x 130
VM-SH
20 x 85
VM-SH
20 x 130
VMU-A 8-20/110 20 15 - - -
VMU-A 8-55/145 55 50 5 - -
VMU-A 10-30/130 - 35 - - -
VMU-A 10-50/150 - 55 10 - -
VMU-A 12-15/120 - - - 20 -
VMU-A 12-50/155 - - - 55 10
VMU-A 16-15/160 - - - 55 10

Material:
Plástico (polipropileno)
Material vendido ao metro:
Metal
TipoFuro ø x
profundidade [mm]
TamanhoPeso
[kg]
Quant.
[caixa]
Código
VM-SH 12 x 8012 x 80M80,0210 116925
VM-SH 16 x 8516 x 85M8 - M100,0310 116926
VM-SH 16 x 13016 x 130M8 - M100,0410 116927
VM-SH 20 x 8520 x 85M12 - M160,0410 116928
VM-SH 20 x 13020 x 130M12 - M160,0710 116929
VM-SH 12 x 100012 x ...M80,0650 110564
VM-SH 16 x 100016 x ...M100,0750 110565
VM-SH 22 x 100022 x ...M12 - M160,1125 110566
