Ancoragem

Bucha de Bater AN

Aplicação

Adequado para montagem rápida e segura a tectos ou paredes de betão e construções em alvenaria. A dupla rosca interior M8/M10 permite uma conexão directa e fácil (por exemplo tubos, condutas, esteiras de cabos, etc) directamente à bucha.
A profundidade de perfuração de 35 mm e o diâmetro do furo de 6 mm minimiza o risco de encontrar armaduras e reduz o custo total de perfuração.

Instalação

Configuração rápida e simples da (Bucha de bater) AN N M8/M10:

1. Perfurar
2. Limpar o furo
3. Introduzir a bucha – feito!

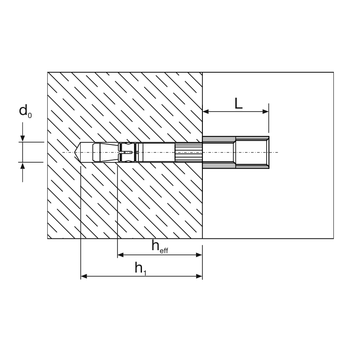

Dados Técnicos

Profundidade
de ancoragem 25 mm
Profundidade
de ancoragem 30 mm
Carga tracção admissível [kN]
para fixação conforme a aprovação ≥ C20/25
2,14 2,81
Distância ao centro scr ≥ [mm]
200 200
Distância ao bordo ccr ≥ [mm]
100 100
Espessura min. da base de betão hmin [mm]
80 80
Diâmetro furo do [mm]
6 6
Profundidade do furo h1 ≥ [mm]
35 40
Profundidade de ancoragem efectiva hef ≥ [mm]
25 30
Comprimento L [mm]
25 25
Parafuso
M8/M10 M8/M10

Carga máx. exposição ao fogo 1)
30 min. N(30) [kN]
0,6 0,8
60 min. N(60) [kN]
0,6 0,7
90 min N(90) [kN]
0,6 0,6
120 min. N(120) [kN]
0,5 0,6
R 30 até R120
Distância central scr ≥ [mm]
100 100
Distância ao bordo ccr ≥ [mm]
50 50

1) Com varão roscado de classe de resistência ≥ 5.8

Os valores são válidos de acordo as respectivas certificações que podem ser vistas no nosso website www.sikla.pt/downloads.

Material:
Aço, zinco galvanizado

Aprovações / Conformidade

Certificado Sikla ETA-13/0048
Para a utilização em vários sistemas de suportes de montagem não estruturais (min. C12/15 e máx. C50/60).
Protecção de resistência ao fogo de acordo com VdS.




TipoComprimento
da união
[mm]
Compr. max.
efectivo
da [mm]
Peso
[kg]
Quant.
[caixa]
Código
AN N M8/M10 6 x 2558M8 = 7 / M10 = 100,03100 112152
AN N M8/M10 6 x 3063M8 = 7 / M10 = 100,03100 117561
