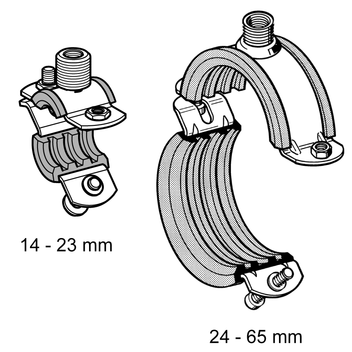

Abraçadeira Stabil D-3G c/ Revestimento de Silicone

Aplicação

Estas abraçadeiras utilizam-se para a montagem de tubagens em todo o tipo de instalações insonorizadas, em edifícios industriais, residenciais e públicos, de acordo com a norma DIN 4109.

Configuração

Os tamanhos 14 a 115 mm têm parafusos com porcas soldadas. No lado da junta, os parafusos são pré-montados; o parafuso do lado oposto é inserido no furo e retido por uma anilha de
plástico, prevenindo perdas acidentais.
Para tamanhos iguais ou superiores a 124mm, os parafusos e as porcas são fornecidos separadamente.
As abraçadeiras vêm com uma porca roscada tripla 3G soldada e com revestimento de insonorização de silicone. Para os tamanhos 3 /8" e 1/2":, o revestimento de silicone não vem montado na abraçadeira (apenas vem incluído na embalagem).
Para mais opções de conexão consultar o produto “adaptador f/f” (neste capítulo).

Instalação

Para aplicações VdS DN > 2" a 4" deve ser usado pelo menos M10.

Dados Técnicos

Tamanho
[mm]
Carga máx.
admitida(tensão)
Aperto
[Nm]
14 - 23 1,8 kN 2
24 - 65 2,0 kN 2
67 - 115 2,0 kN 3
124 - 162 2,9 kN 5
165 - 214 3,5 kN 10
219 - 305 7,5 kN 10

A carga máxima recomendada foi calculada utilizando métodos estáticos específicos relativos à carga de rutura e restringindo a deflexão máxima a 1,5 mm ou 2% do diâmetro máximo de cada abraçadeira.

Material:
Componentes metálicos:
Aço, galvanizado
Revestimento de insonorização:
Silicone (consultar capítulo "Produtos de Insonorização").

Aprovações / Conformidade

Aprovação Vds n.º G4950064



Este produto obteve o Selo de Qualidade “Suportes para tubagens” e “Suportes para tubagens testados ao fogo” e encontra-se em conformidade com norma RAL GZ-655.

Pipe Clamp Stabil D-3G w/lining - G4950064 VdS PDF | 163.8 KB

Tamanho
[mm]
NBMaterial
w x th
[mm]
Conexão
roscada
B
[mm]
Peso
[kg]
Quant.
[caixa]
Código
14 - 18 3/8"25 x 2,0M16/M10/M8 630,0850 108070
19 - 23 1/2"25 x 2,0M16/M10/M8 690,0950 108089
24 - 28 3/4"30 x 2,5M16/M10/M8 740,1350 108098
29 - 331 "30 x 2,5M16/M10/M8 810,1450 108104
33 - 3730 x 2,5M16/M10/M8 850,1550 108113
40 - 45 1 1/4"30 x 2,5M16/M10/M8 940,1650 108122
47 - 52 1 1/2"30 x 2,5M16/M10/M81040,1950 108131
53 - 5830 x 2,5M16/M10/M81100,2050 108140
60 - 65 2"30 x 2,5M16/M10/M81170,2150 108159
67 - 72 M30 x 3,0M16/M10/M81370,3125 115801
73 - 78 M2 1/2"30 x 3,0M16/M10/M81430,3325 115802
79 - 85 M30 x 3,0M16/M10/M81490,3225 115804
88 - 93 M3"30 x 3,0M16/M10/M81570,3725 115805
100 - 106 M30 x 3,0M16/M10/M81710,4025 115806
108 - 115 M4"30 x 3,0M16/M10/M81800,4325 115807
124 - 129 40 x 4,01/2"/M16/M122100,8710 108229
131 - 13740 x 4,01/2"/M16/M122180,9110 108238
138 - 144 5"40 x 4,01/2"/M16/M122250,9410 108274
148 - 15440 x 4,01/2"/M16/M122351,0010 108283
156 - 16240 x 4,01/2"/M16/M122431,0510 108292
165 - 171 6"40 x 4,01/2"/M16/M122551,1410 108308
177 - 18340 x 4,01/2"/M16/M122651,1810 108317
188 - 19440 x 4,01/2"/M16/M122761,2310 108326
196 - 20340 x 4,01/2"/M16/M122871,3010 154947
205 - 21440 x 4,01/2"/M16/M122961,4010 149879
219 - 225 8"40 x 4,01/2"/M16/M123071,4010 108335
244 - 25040 x 4,01/2"/M16/M123321,5110 108344
267 - 27310"40 x 4,01/2"/M16/M123551,7110 108353
299 - 30540 x 4,01/2"/M16/M123871,7910 108362
