Abraçadeiras e Acessórios

Abraçadeira Stabil D-3G

Aplicação

Abraçadeira para a montagem de tubagens em todo o tipo de instalações, em edifícios industriais, residenciais e públicos.

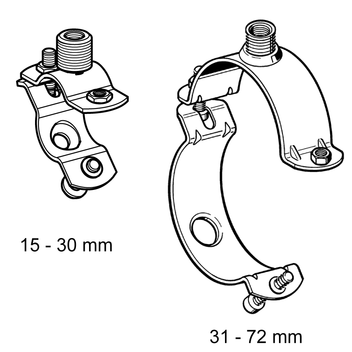

Configuração

Os tamanhos 15 a 129 mm têm parafusos com porcas soldadas. No lado da articulação, os parafusos são pré-montados; o parafuso do lado oposto é inserido no furo e retido por uma anilha de plástico, prevenindo perdas acidentais.

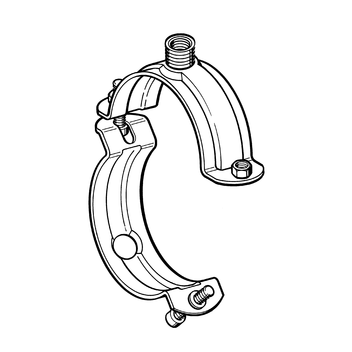

Para tamanhos iguais ou superiores a 133 mm, os parafusos e as porcas são fornecidos separadamente.
As abraçadeiras vêm com uma porca roscada tripla 3G soldada e sem revestimento de insonorização. Para mais opções de conexão consultar o produto “adaptador f/f” (neste capítulo).

Instalação

FM para tamanhos de 1" até 4" aprovados com ≥ M10.
Para aplicações FM usar apenas M10.
Para aplicações VdS em tamanhos > 2" até 4" deve ser usado pelo menos M10.

Dados Técnicos

Tamanho
[mm]
Carga máx. admitida
(tenção)
15 - 30
2,0 kN
31 - 129
5,0 kN
133 - 173
8,0 kN
176 - 316
12,5 kN

Material:
Aço, electro-galvanizado

Aprovações / Conformidade

Aprovação VdS N.º G4920027, * = Aprovação FM (outra abraçadeira com aprovação FM é: Stabil D-M16)

Pipe Clamp Stabil D-3G wo/lining - G4920027 VdS PDF | 164.7 KB

Para os alcances de 76 - 81 a 124 - 129 estáo disponívas duas variantes de conexão. Para una instalação compatível com aprovação (FM e VdS) deve ser aplicada uma conexão M10. Para os tamanhos 219 - 255 deve aplicar-se uma conexão M16.

Tamanho
[mm]
NBMaterial
w x th
[mm]
Conexão
roscada
B
[mm]
Peso
[kg]
Quant.
[caixa]
Código
15 - 19 3/8"25 x 2,0M16/M10/M8 570,0750 107705
20 - 241/2"25 x 2,0M16/M10/M8 630,0850 107714
25 - 303/4"25 x 2,0M16/M10/M8 690,0850 107723
31 - 35 *1"30 x 2,5M16/M10/M8 740,1250 107015
40 - 45 *1 1/4"30 x 2,5M16/M10/M8 850,1350 107024
48 - 53 *1 1/2"30 x 2,5M16/M10/M8 940,1550 107033
54 - 59 *30 x 2,5M16/M10/M81010,1650 107042
60 - 65 * 2"30 x 2,5M16/M10/M81080,1750 107051
67 - 72 *30 x 2,5M16/M10/M81140,1850 107060
76 - 81 M * 2 1/2"30 x 3,0M16/M10/M81370,2825 115759
82 - 87 M *30 x 3,0M16/M10/M81430,2925 115761
88 - 93 M * 3"30 x 3,0M16/M10/M81490,3125 115762
102 - 108 M *30 x 3,0M16/M10/M81630,3425 115763
110 - 116 M * 4"30 x 3,0M16/M10/M81710,3625 115764
124 - 129 M *30 x 3,0M16/M10/M81840,3925 115766
133 - 140 *40 x 4,01/2"/M16/M122100,7410 107130
140 - 148 * 5"40 x 4,01/2"/M16/M122180,7610 115885
149 - 155 *40 x 4,01/2"/M16/M122250,8110 107149
159 - 165 *40 x 4,01/2"/M16/M122350,8210 107158
167 - 173 *6"40 x 4,01/2"/M16/M122430,8510 107167
176 - 18440 x 4,01/2"/M16/M122550,9510 107176
188 - 19440 x 4,01/2"/M16/M122650,9810 107185
199 - 20540 x 4,01/2"/M16/M122761,0310 107194
207 - 21640 x 4,01/2"/M16/M122871,0710 148939
219 - 225 8"40 x 4,01/2"/M16/M122961,1110 107200
244 - 25040 x 4,01/2"/M16/M123211,2310 107219
267 - 27310"40 x 4,01/2"/M16/M123441,2510 107228
278 - 28440 x 4,01/2"/M16/M123551,3510 107237
297 - 30340 x 4,01/2"/M16/M123741,4210 107246
310 - 31640 x 4,01/2"/M16/M123871,4710 147600
