Abraçadeira Stabil D-2G/-3G VdS/FM HCP
Aplicação
Para a montagem de tubagens em todo o tipo de instalações, em edifícios industriais, residenciais e públicos.
Configuração

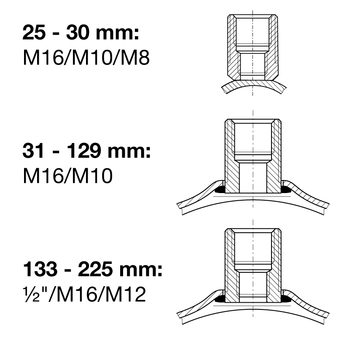

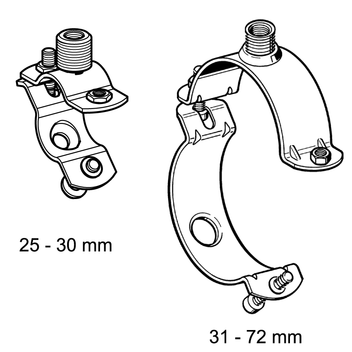

Os tamanhos 25 a 129 mm têm parafusos com porcas soldadas. No lado da articulação, os parafusos são pré-montados. O parafuso do lado oposto é inserido no furo e retido por uma anilha de plástico, prevenindo perdas acidentais.
Para tamanhos iguais ou superiores a 133 mm,os parafusos e as porcas são fornecidos separadamente.
Dados Técnicos
|
Tamanho [mm] | Carga máx. admitida (tensão) |
|---|---|
| 25 - 30 | 2,0 kN |
| 31 - 129 | 5,0 kN |
| 133 - 173 | 8,0 kN |
| 176 - 225 | 12,5 kN |
| Material: | Aço, HCP |
Aprovações / Conformidade
Aprovação VdS No. G4920027, * = Aprovação FM
VdS - Pipe Clamp Stabil D-3G - G4920027 PDF | 1.3 MB FM - Pipe Clamps Stabil D and Stabil D-3G PDF | 693.3 KB Approval Statement Stabil D-2G PDF | 16.5 KB
