Abraçadeira Stabil D-2G/-3G c/ Revestimento FM HCP
Aplicação
Para a montagem de tubagens em todo o tipo de instalações, em edifícios industriais, residenciais e públicos. Elemento de absorção sonora para fixações de tubagens à prova de som, de acordo com a norma DIN 4109.
Configuração

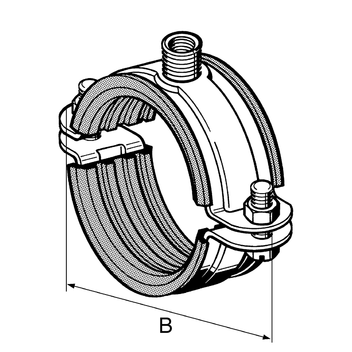

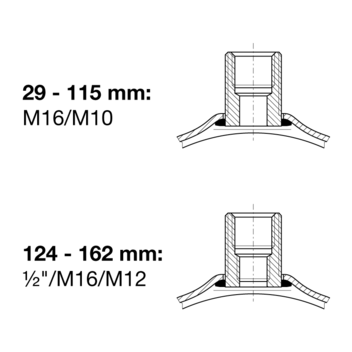

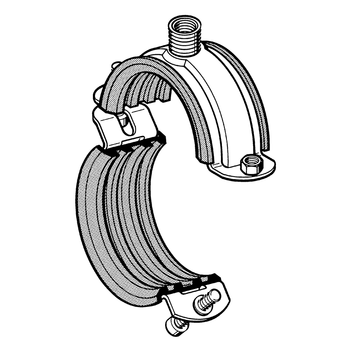

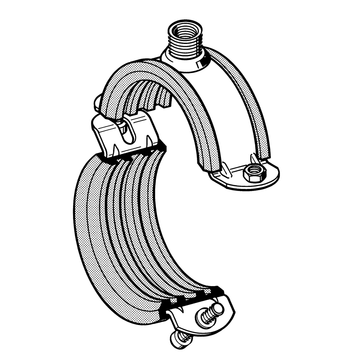

Tamanhos de 29 a 115 mm têm parafusos com porcas soldadas. No lado da articulação, os parafusos são pré-montados. O parafuso do lado oposto é inserido no furo e retido por uma anilha de plástico, prevenindo desaparafusamentos acidentais. Para tamanhos de 124 mm ou maiores, os parafusos e porcas necessários são encomendados individualmente.
Dados Técnicos
|
Tamanho [mm] | Carga máx. perm. (tensão) | Torque de aperto [Nm] |
|---|---|---|
| 29 - 65 | 2,0 kN | 3 |
| 67 - 115 | 2,0 kN | 3 |
| 124 - 162 | 2,9 kN | 5 |
A capacidade de carga máxima admitida é determinada com a aplicação de métodos estatísticos resultantes das cargas de rotura, sob observação de uma deformação máx. admitida de 1,5 mm ou 2 % de extensão máx. do diâmetro do tubo.
Carga perm. FZperm,fi em caso de incêndio
| Tamanhos [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | Deformação δmax [mm] | Conexão ≥ |
|---|---|---|---|---|---|---|
| 29 - 65 | 580 | 280 | 170 | 110 | 45 | M10 |
| 67 - 115 | 1550 | 900 | 640 | 400 | 85 | M10 |
| 124 - 162 | 2200 | 1230 | 730 | 470 | 96 | M12 |
| Material: | |
| Abraçadeira: | Aço, HCP |
| Revestimento isolamento sonoro: | SBR/EPDM, preto (para elementos de borracha ver o capítulo "Elementos de Insonorização"), colada de modo a evitar a sua perda. |
Aprovações / Conformidade
 |  | Este produto foi premiado com a marca de qualidade RAL "suporte de tubos" e "suporte de tubos testados pelo fogo" e está sujeito a monitoração externa contínua de acordo com RAL GZ-655. |
Aprovação FM
FM - Pipe Clamps Stabil D and Stabil D-3G PDF | 693.3 KB Approval Statement Stabil D-2G PDF | 16.5 KB
