Abraçadeira Stabil D-2G/-3G VdS/FM
Aplicação
Abraçadeira para a montagem de tubagens em todo o tipo de instalações, em edifícios industriais, residenciais e públicos.
Configuração

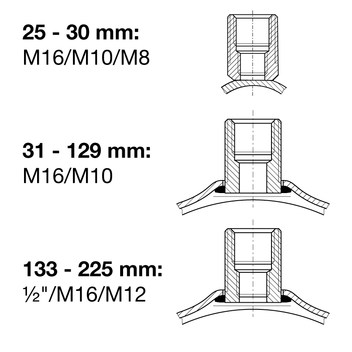

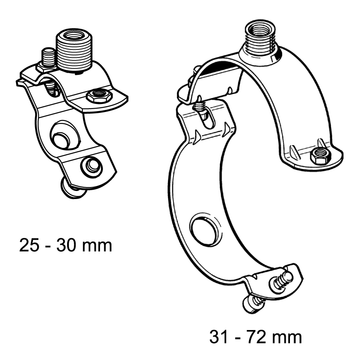

Os tamanhos 25 a 129 mm têm parafusos com porcas soldadas. No lado da articulação, os parafusos são pré-montados; o parafuso do lado oposto é inserido no furo e retido por uma anilha de plástico, prevenindo perdas acidentais.

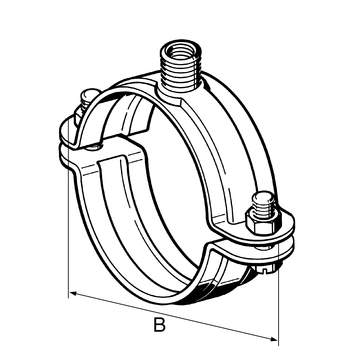

Para tamanhos iguais ou superiores a 133 mm, os parafusos e as porcas são fornecidos separadamente.
Dados Técnicos
| Tamanho [mm] | Carga máx. admitida (tensão) | Aperto [Nm] |
|---|---|---|
| 25 - 30 | 2,0 kN | 2 |
| 31 - 72 | 5,0 kN | 2 |
| 76 - 129 | 5,0 kN | 3 |
| 133 - 173 | 8,0 kN | 5 |
| 176 - 225 | 12,5 kN | 10 |
| Material: | Aço, electro-galvanizado |
Aprovações / Conformidade
Aprovação VdS N.º G4920027 bis 8", * = Aprovação FM (outra abraçadeira com aprovação FM é: Stabil D-M16)
