Abraçadeira Stabil D-2G/-3G com Revestimento FM
Aplicação
Estas abraçadeiras utilizam-se para a montagem de tubagens em todo o tipo de instalações insonorizadas, em edifícios industriais, residenciais e públicos. Insonorização de acordo com a norma DIN 4109.
Configuração

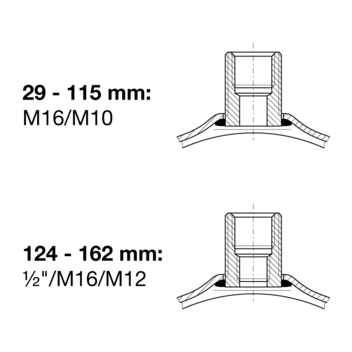

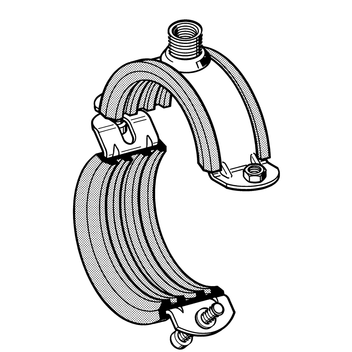

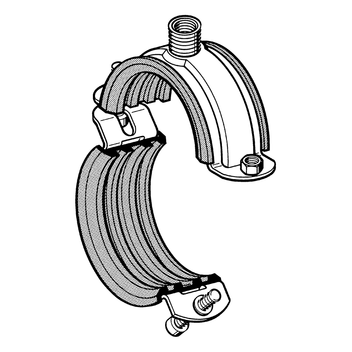

Os tamanhos 29 a 115 mm têm parafusos com porcas soldadas. No lado da junta, os parafusos são pré-montados. O parafuso do lado oposto é inserido no furo e retido por uma anilha de plástico, prevenindo perdas acidentais.
Para tamanhos iguais ou superiores a 124mm, os parafusos e as porcas são fornecidos separadamente.
Dados Técnicos
|

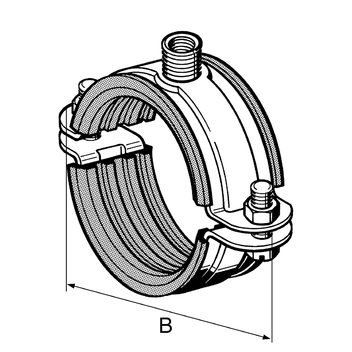

Tamanho [mm] | Carga máx. Admitida (tensão) | Aperto [Nm] |
|---|---|---|
| 29 - 65 | 2,0 kN | 2 |
| 67 - 115 | 2,0 kN | 3 |
| 124 - 162 | 2,9 kN | 5 |
A carga máxima recomendada foi calculada utilizando métodos estáticos específicos relativos à carga de rutura e restringindo a deflexão máxima a 1,5 mm ou 2% do diâmetro máximo de cada abraçadeira.
Carga permissível FZadm,fi em caso de incêndio
| Tamanho [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | Deformação δmax [mm] | Rosca ≥ |
|---|---|---|---|---|---|---|
| 29 - 65 | 580 | 280 | 170 | 110 | 45 | M10 |
| 67 - 115 | 1550 | 900 | 640 | 400 | 85 | M10 |
| 124 - 162 | 2200 | 1230 | 730 | 470 | 96 | M12 |
| Material: | |
| Componentes metálicos: | Aço, galvanizado |
| Revestimento de insonorização: | SBR/EPDM, preto (consultar capítulo "Produtos de Insonorização") |
Aprovações / Conformidade
 |  | Este produto obteve o Selo de Qualidade “Suportes para tubagens” e “Suportes para tubagens testados ao fogo” e encontra-se em conformidade com norma RAL GZ-655. |
Aprovação FM
FM - Pipe Clamps Stabil D and Stabil D-3G PDF | 693.3 KB Approval Statement Stabil D-2G PDF | 16.5 KB
