Suporte Transversal CFB 46
Aplicação

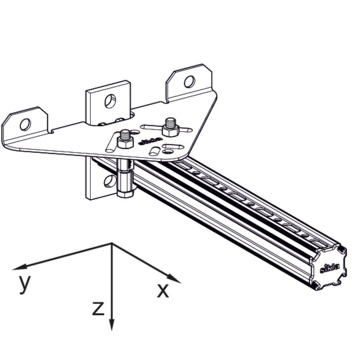

O Suporte Transversal CFB é um estabilizador de forças de corte para Consolas siMetrix AK 46-P. Este suporte absorve forças de corte, especialmente aquelas causadas pela dilatação térmica em tubagens sujeitas a aplicações quentes. A utilização do Suporte Transversal CFB permite aumentar a capacidade de resistência a forças de corte elevadas.
Configuração
Tipo CFB 46, incluindo conjunto de fixação com:
2 x Grampo de Perfil MPK 46 M10 HCP
4 x Anilha US 10/125 HCP
2 x Parafuso Hexagonal SKT M10 x 70 HCP
2 x Porca Hexagonal NT M10 HCP
Instalação

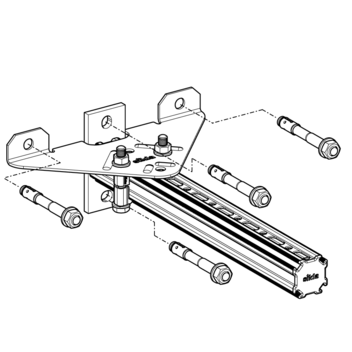

O Suporte Transversal é montado na Consola utilizando os elementos de ligação incluídos. O suporte deve ser pressionado contra a estrutura antes de apertar os parafusos. Para cargas superiores, o Suporte Transversal pode ser fixado adicionalmente à estrutura com duas ancoragens. As ancoragens devem ser encomendadas separadamente e escolhidas de acordo com o tipo de substrato.
Dados Técnicos
| Tipo | L [mm] | B [mm] | B1 [mm] | H [mm] | t [mm] | e [mm] | d [mm] |
|---|---|---|---|---|---|---|---|
| Placa CFB | 135 | 260 | 56 | 33 | 3 | 205 | 13 |
Consola AK 46-P*
| Tipo | Com ancoragens | Sem ancoragens |
|---|---|---|
| AK 46-P | Vy = 12,42 kN Mz = 0,94 kNm | Vy = 12,42 kN Mz = 0,90 kNm |
* Valor de utilização (considerado um fator de segurança de 2,0)
| Material: | Aço, HCP |
