Sistema de Montagem siMetrix 46
Suporte de Perfil MPH 46
Aplicação
Para realização de uma ligação cruzada entre os diferentes sistemas Sikla, siMetrix, siFramo e Siconnect.
Tipo MPH PRO 46 W para ligação em betão, Typ MPH PRO 46 - 46 zur Kreuzverbindung von siMetrix 46.
Configuração
| Tipo PRO 46 - 41: | pré-montado num conjunto com 2 x conjunto de blocos |
| Tipo MS 41 - 46: | pré-montado num conjunto com 2 x porcas rápidas |
| Tipo PRO 46 - 46: | pré-montado em conjunto com 2 x conjunto de blocos |
Instalação
Ligação de um perfil PRO 46 a uma secção de viga TP F 80 ou 100 com parafusos auto-roscantes FLS F. A combinação do perfil PRO 46 e do perfil MS 41 é feita com porcas rápidas. A ligação transversal do perfil MS 41 ao perfil PRO 46 é efetuada em ambos os lados com o bloco PBH 46
Dados Técnicos

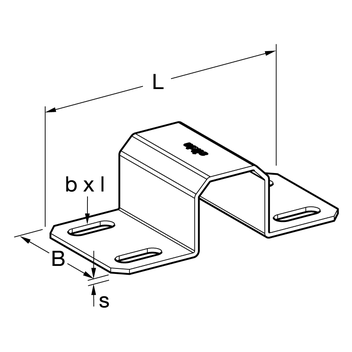

| Tipo | L [mm] | B [mm] | s [mm] | b x l [mm] |
|---|---|---|---|---|
| MPH F 80 - 46 | 162 | 80 | 3,0 | 20 x 11 |
| MPH F 100 - 46 | 162 | 100 | 3,0 | 20 x 11 |
| MPH PRO 46 - 41 | 127 | 40 | 2,5 | - |
| MPH MS 41 - 46 | 132 | 40 | 2,5 | - |
| MPH PRO 46 W | 132 | 40 | 2,5 | - |
| MPH PRO 46 - 46 | 132 | 40 | 2,5 | - |

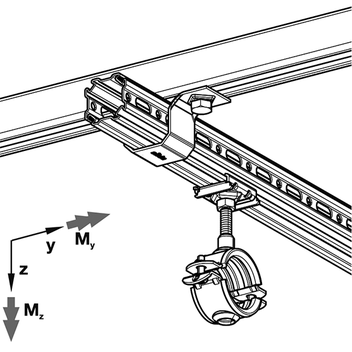

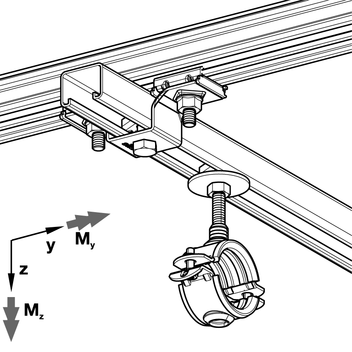

| Tipo | Fx [kN] | Fy [kN] | Fz [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|
| MPH F 80 - 46 | 0,32 | 12,0 | 10,0 | 0,61 | 0,55 |
| MPH F 100 - 46 | 0,36 | 14,0 | 12,5 | 0,99 | 0,92 |
| MPH PRO 46 - 41 | 0,32 | 1,06 | 7,73 | 0,10 | 0,30 |
| MPH MS 41 - 46 | 0,19 | 2,67 | 6,0 | 0,10 | 0,12 |
| MPH PRO 46 W | 0,32 | 1,06 | 7,73 | 0,10 | 0,30 |
| MPH PRO 46 - 46 | 0,32 | 1,06 | 7,73 | 0,10 | 0,30 |
| Material | Aço, HCP |
