Sistema de Montagem siMetrix 46
Patim GS H3G-PL 46
Aplicação
Conjunto deslizante para suportes simples e duplos para a criação de guias de suporte no perfil de montagem siMetrix PRO 46 ou diretamente na estrutura. Possibilidades de ligação variáveis em função da carga através da porca 3G: M10, M16 e 1/2”.
Instalação
Para instalações suportadas a partir de DN 100, deve ser montada uma porca de bloqueio na porca de rosca tripla 3G para ambos os conjuntos de patins.
Dados Técnicos

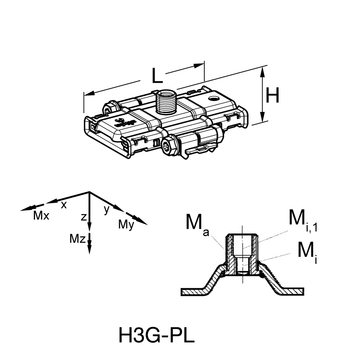

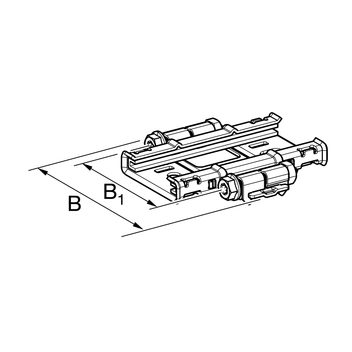

| Tipo | L [mm] | H [mm] | L1 [mm] | B [mm] | B1 [mm] | Mi | Mi,1 | Ma |
|---|---|---|---|---|---|---|---|---|
| H3G-PL 46 | 155 | 43 | - | 138 | 109 | M10 | M16 | 1/2" |

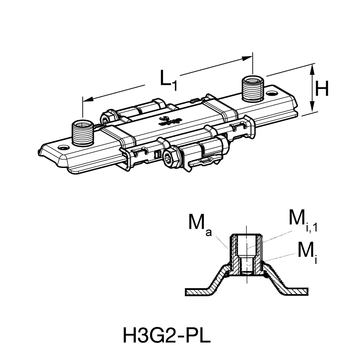

| H3G2-PL 46 | 280 | 43 | 200 | 138 | 109 | M10 | M16 | 1/2" |
| Tipo | Vz,zul [kN] | - Vz,zul [kN] | ± Mx,zul [kNm] |
|---|---|---|---|
| GS H3G-PL 46 | 11,04 | 3,45 | 0,13 |
| GS H3G2-PL 46 | 11,04 | 3,45 | 0,13 |
| Carga contínua de temperatura Conjunto deslizante: | 130°C |
| Coeficiente de atrito estático µ0: | 0,07 |
| Coeficiente de fricção de deslizamento µ: | 0,07 |
| Binário de aperto dos parafusos siMetrix: | 15 Nm |
| Material: | |
| Elemento deslizante e placa de retenção: | Aço, HCP |
| Barra de deslizamento: | Poliamida (reforçada com fibra de vidro), revestida a MoS2 |
| Tipo | Braço máx. da alavanca [mm] | Distância máx. de deslizamento s [mm] |
|---|---|---|
| H3G-PL 46 | 500 | 100 |
| H3G2-PL 46 | 500 | 140 |
