Sistema de Montagem siMetrix 46
Grampo de perfil MPK 46
Aplicação

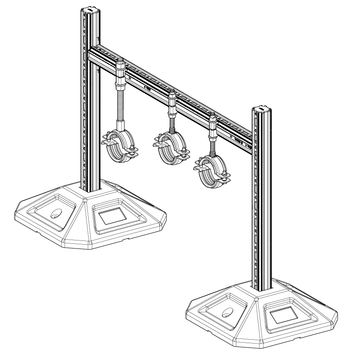

Com o grampo de perfil MPK 46, os varões roscados podem ser ligados ao lado do Perfil PRO 46 de forma contínua. Não há limite para o ajuste em altura da abraçadeira de tubagem. Devido à pequena área de instalação e à montagem lateral deslocada do perfil, as orelhas da abraçadeira podem ser posicionadas de forma a sobreporem-se umas às outras.
Configuração

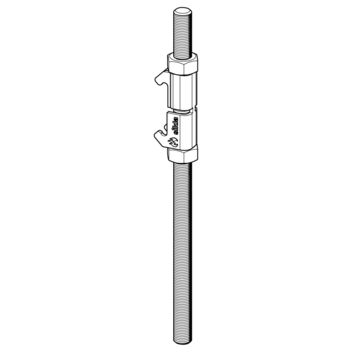

MPK 46 como Peça individual MPK 46 ou Conjunto pré-montado composto por:
1 x MPK 46
1 x Varão roscado GST 200 mm
2 x Porca hexagonal
Instalação
Encaixe o grampo de perfil MPK 46 num dos lados pressionando no meio. Em seguida, insira o varão roscado, defina a altura pretendida e fixe-a com uma porca em cima e em baixo.
Dados Técnicos

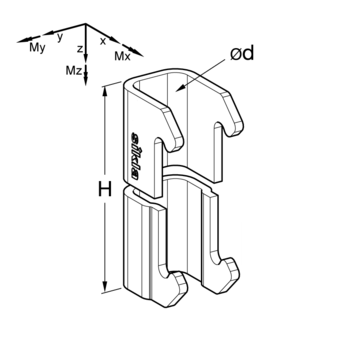

| Tipo | d [mm] | H [mm] | ± Vx,zul [kN] | ± Vy,zul [kN] | ± Vz,zul [kN] |
|---|---|---|---|---|---|
| M8 | 9 | 45 | 0,5 | 0,84 | 2,93 |
| M10 | 11 | 45 | 0,5 | 0,84 | 2,93 |
| M12 | 13 | 45 | 0,5 | 0,84 | 2,93 |
| M16 | 17 | 45 | 0,5 | 0,84 | 2,93 |
| Binário de aperto: | 15 Nm |
| Material: | Aço, HCP |
